Jack keystone schermati o non schermati? Quando pensare alla protezione dalle EMI?

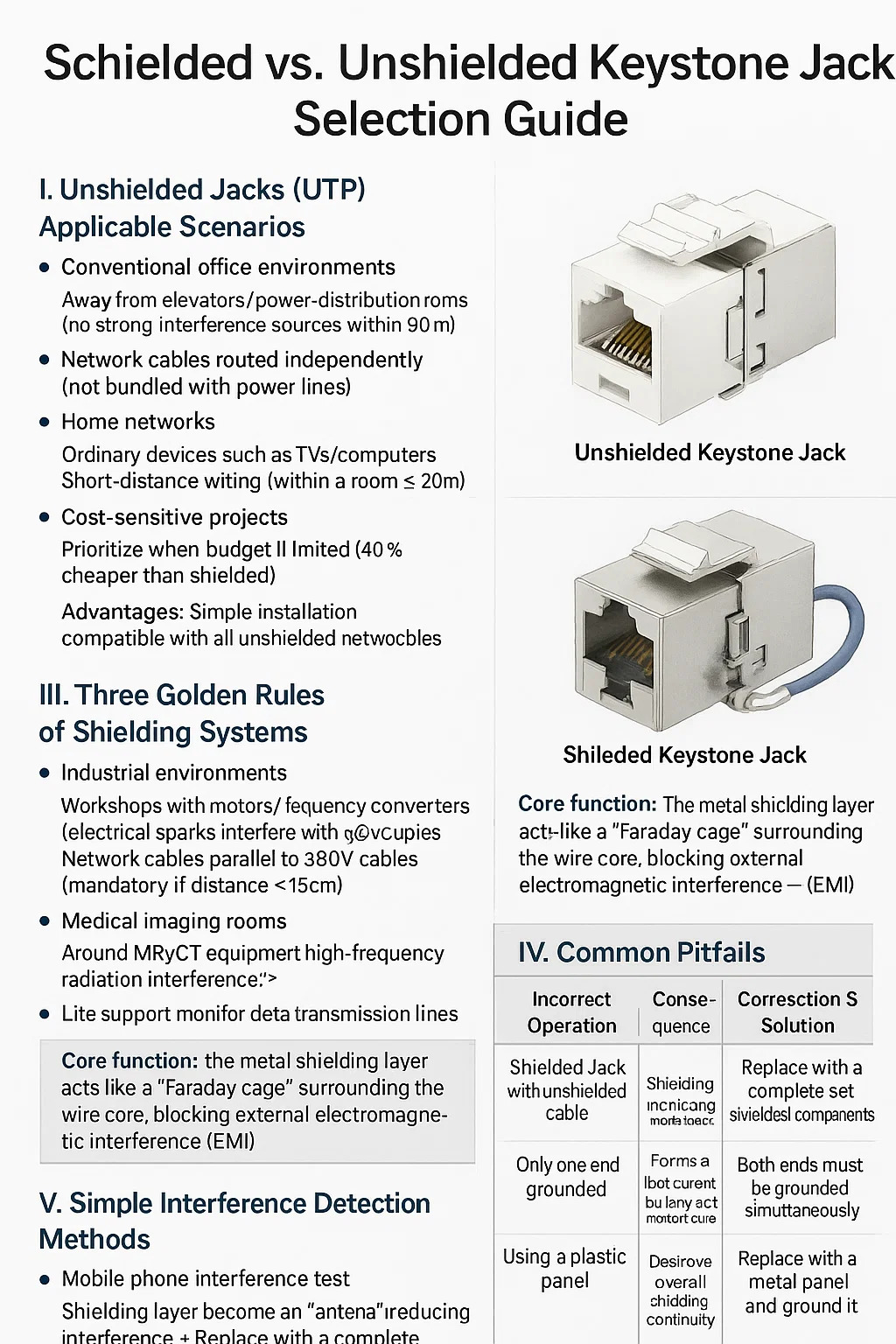

Schermato vs. Non schermato Jack Chiave di volta Guida alla selezione

I. Scenari applicabili con jack non schermati (UTP).

● Ambienti d'ufficio convenzionali

Lontano da ascensori/locali di distribuzione elettrica (nessuna forte fonte di interferenza entro 30 metri)
I cavi di rete vengono instradati in modo indipendente (non raggruppati con le linee elettriche)

● Reti domestiche

Dispositivi comuni come TV/computer
Cablaggio a breve distanza (all'interno di una stanza ≤ 20 metri)

● Progetti sensibili ai costi

Dai la priorità quando il budget è limitato (40% più economico rispetto alla schermatura)
Vantaggi: Installazione semplice, compatibile con tutti i cavi di rete non schermati

II. Scenari in cui sono richiesti jack schermati (STP/FTP).

● Ambienti industriali

Officine con motori/convertitori di frequenza (le scintille elettriche interferiscono con i segnali di rete)
Cavi di rete paralleli ai cavi 380V (obbligatorio se distanza < 15 cm)

● Sale per imaging medico

Intorno ad apparecchiature MRI/CT (interferenze da radiazioni ad alta frequenza)
Il supporto vitale monitora le linee di trasmissione dati

● Aree esterne ad alto rischio

Vicino alle antenne della stazione base (interferenze elettromagnetiche)
Aree soggette a temporali (lo strato schermante può guidare i fulmini indotti)
Funzione principale:
Lo strato di schermatura metallica agisce come una "gabbia di Faraday" che circonda il nucleo del filo, bloccando le interferenze elettromagnetiche esterne (EMI)

III. Tre regole d'oro dei sistemi di schermatura

● Schermatura completa:

I connettori RJ45 del cavo di rete Keystone Jack devono essere tutti schermati (il guasto di uno qualsiasi dei componenti rende inefficace il sistema)

● Messa a terra dual-end:

Messa a terra del pannello di connessione all'estremità dell'armadio
Messa a terra dell'involucro metallico dell'interruttore all'estremità dell'apparecchiatura

● Mantenimento antiossidante:

I contatti di terra devono essere levigati ogni sei mesi (per evitare che la ruggine causi guasti alla messa a terra)

IV. Insidie ​​comuni

V. Metodi semplici di rilevamento delle interferenze

● Test di interferenza del telefono cellulare:

Tenere il telefono vicino al cavo di rete durante una chiamata → Se si sente un "ronzio", esiste un'interferenza

● Metodo di rilevamento del multimetro:

Misurare la tensione tra il cavo di rete e il filo di terra > 1 V → È necessario controllare la messa a terra

● Prova pratica di stress:

Eseguire il ping del gateway mentre la fotocopiatrice è in funzione → Se il tasso di perdita di pacchetti supera il 5%, è necessario bloccarlo.
