Cos'è una rete di pannelli di permutazione? Ti dirò la risposta.

Un pannello di permutazione di rete è come il "pannello di controllo centrale" o la "scatola di giunzione" dell'intero sistema di cablaggio di rete.
Se si confrontano le porte di rete sulle pareti della propria azienda o di casa con le prese elettriche, il patch panel è la "presa multipla" che gestisce centralmente queste prese.

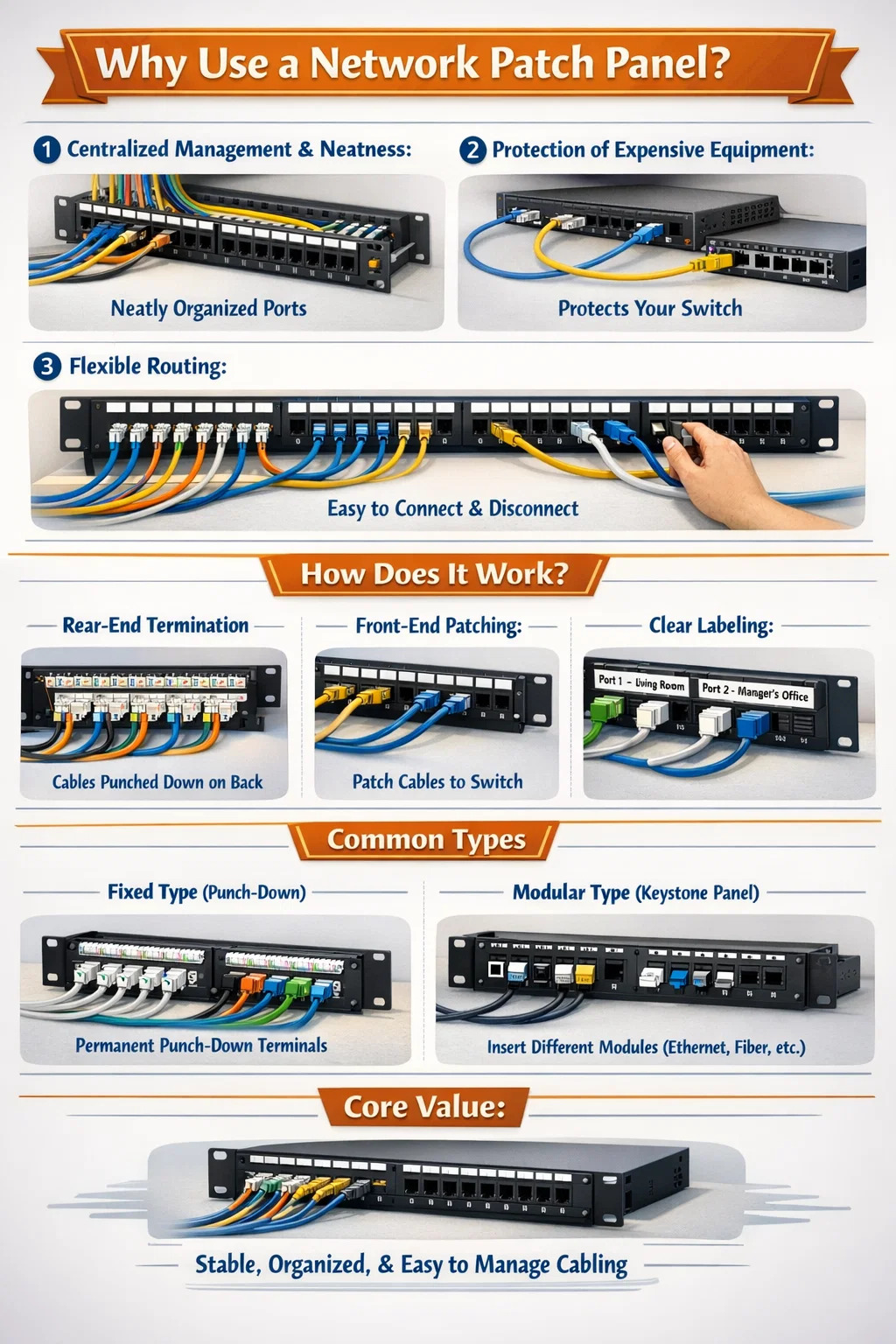

1️⃣ Perché utilizzare a Pannello patch di rete ?

Gestione centralizzata e pulizia:

Immagina se i cavi di rete di 20 stanze fossero collegati direttamente a uno switch; se i cavi si aggrovigliassero sarebbe un disastro. Con un pannello di connessione di rete, tutti i cavi lunghi che escono dalle pareti sono fissati ordinatamente sul retro del pannello, mentre la parte anteriore presenta una serie di porte disposte in modo ordinato.

Protezione di apparecchiature costose:

I cavi di rete nelle pareti sono generalmente piuttosto rigidi (nucleo in rame a filo singolo) e collegamenti e scollegamenti frequenti possono facilmente rompere o danneggiare le porte dello switch. Utilizzando un pannello patch, è possibile collegare il pannello patch e lo switch con cavi patch flessibili. Anche se sono necessari frequenti cambi di collegamento, verranno danneggiati solo i cavi patch economici, non i cavi principali nel muro.

Itinerario flessibile:

Se desideri fornire l'accesso alla rete alla stanza 1, trova semplicemente la porta corrispondente sul pannello patch di rete e collegala allo switch con un cavo patch corto. Vuoi disconnetterti? Basta scollegare il cavo patch; non è necessario toccare i cavi nel muro.

2️⃣ Come funziona?

Terminazione posteriore: i cavi di rete (solitamente Cat6 o Cat6a) tirati da varie stanze durante la ristrutturazione vengono "terminati" sul retro del pannello di connessione. Questo processo è chiamato "punch down" e le estremità del cavo vengono fissate permanentemente lì e non si muovono.
Patching front-end: la parte anteriore del pannello patch presenta una fila di interfacce per cavi di rete standard. Basta utilizzare cavi di rete corti (cavi patch) per collegare le porte del pannello patch allo switch di rete adiacente e la rete è connessa.
Etichettatura chiara: i pannelli patch solitamente sono dotati di slot per etichette. Puoi etichettare chiaramente "Porta 1 - Soggiorno", "Porta 2 - Ufficio del direttore", rendendo molto più semplice la risoluzione dei problemi di rete.

3️⃣ Tipi comuni

Tipo Fisso (tipo Punch-down): Le interfacce sono già fisse sul pannello; basta semplicemente premere i nuclei del filo in posizione.
Tipo modulare (tipo pannello vuoto): il pannello presenta solo fori; è possibile inserire diversi tipi di jack keystone a seconda delle necessità (ad esempio, alcuni fori possono essere attrezzati con moduli per cavi di rete, altri con moduli per fibra ottica). Questo metodo è il più flessibile ed è attualmente un approccio molto popolare.

4️⃣ Valore fondamentale

Lo scopo di un pannello di permutazione di rete non è quello di rendere la rete più veloce, ma di renderla più stabile, esteticamente gradevole e di più facile manutenzione. È la linea di demarcazione tra il cablaggio professionale e quello disordinato.
