Come vengono cablati i pannelli di permutazione?

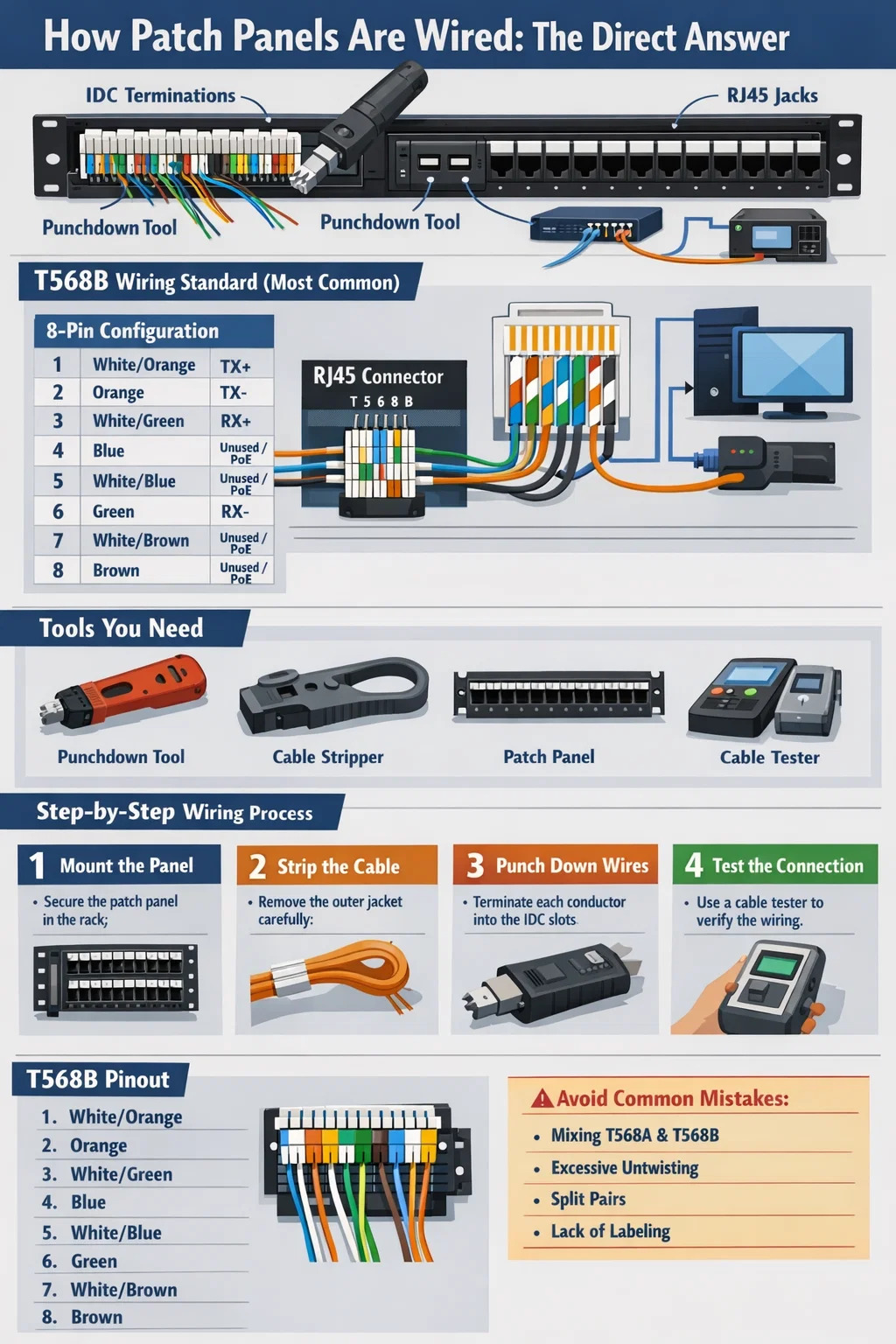

Come sono cablati i patch panel: la risposta diretta

A pannello di permutazione della rete è cablato termineo singoli conduttori in rame da un cablaggio strutturato che corre nella parte posteriore del pannello utilizzando uno strumento di punzonatura, seguendo lo standard di cablaggio T568A o T568B. Ciascuno degli otto conduttori in un cavo Cat5e, Cat6 o Cat6A è inserito in uno slot IDC (Insulation Displacement Connector) codificato a colori sul retro della porta del pannello di connessione. Una volta perforato, la parte anteriore del pannello espone i jack keystone RJ45, consentendo a cavi patch corti di collegare le apparecchiature a switch, router o altri dispositivi di rete.

Lo scopo di un pannello di permutazione in un rack di rete è quello di fungere da punto terminale fisso e organizzato per i percorsi di cavi orizzontali, mantenendo l'infrastruttura pulita e facilitando spostamenti, aggiunte e modifiche senza disturbare il cablaggio permanente dietro le pareti. La maggior parte delle installazioni professionali utilizza T568B come standard di cablaggio predefinito , sebbene T568A sia richiesto per gli edifici governativi secondo determinati standard. Ciò che conta di più è la coerenza: non mescolare mai gli standard nella stessa serie.

Comprensione degli standard di cablaggio T568A e T568B

Prima di toccare un singolo filo, è necessario comprendere i due standard di cablaggio utilizzati praticamente in tutti i cavi strutturati del mondo. Sia T568A che T568B utilizzano tutti gli otto conduttori in un cavo Cat - quattro coppie - ma differiscono nella disposizione delle coppie arancione e verde sui pin 1, 2, 3 e 6.

Perno-out T568B (più comune in Nord America)

T568A scambia le coppie arancione e verde, posizionando bianco/verde sul pin 1, verde sul pin 2, bianco/arancione sul pin 3 e arancione sul pin 6. La differenza funzionale tra i due è zero per le connessioni dirette: è importante solo per i cavi incrociati, dove un'estremità utilizza T568A e l'altra utilizza T568B. Per Gigabit Ethernet e 10GbE, tutte e quattro le coppie trasportano dati contemporaneamente , motivo per cui mantenere l'integrità della torsione di ciascuna coppia durante tutto il punchdown è fondamentale per l'integrità del segnale alle alte velocità.

Strumenti e materiali necessari prima di iniziare

Correre in una terminazione del pannello di connessione senza gli strumenti giusti produce connessioni inaffidabili che superano un test di collegamento di base ma falliscono sotto un carico di rete reale. Ecco tutto ciò di cui hai bisogno sulla panca prima di tirare un singolo cavo attraverso il muro.

• Utensile di punchdown a 110 lame — Uno strumento di impatto di qualità con un'impostazione della forza regolabile. Forza bassa per l'inserimento iniziale, forza elevata per la terminazione finale. Fluke Networks e Paladin Tools rappresentano entrambi opzioni affidabili nella fascia da $ 25 a $ 60. Evita le versioni economiche senza marchio che rompono i contatti IDC.
• Spellacavi — Uno spelafili a lama tonda dedicato per cavi di rete, non un taglierino multiutensile. Si desidera rimuovere la guaina esterna senza intaccare l'isolamento del conduttore. Un'intaccatura nell'isolamento del conduttore provoca anomalie di impedenza che vengono visualizzate come guasti di perdita di ritorno su un certificatore di cavi.
• Pannello patch di rete — I pannelli 1U a 24 o 48 porte sono standard nella maggior parte delle installazioni. I pannelli Cat5e gestiscono fino a 1 Gbps. I pannelli Cat6 hanno una velocità nominale di 1 Gbps a 250 MHz e possono supportare 10 GbE a distanze più brevi. I pannelli Cat6A eseguono 10GbE a 100 metri completi a 500 MHz.
• Barra di gestione dei cavi o anello a D — Collegarlo all'unità rack direttamente sopra o sotto il pannello. Senza pressacavo e gestione dei cavi, le porte del pannello di connessione sono soggette a stress meccanico che degrada il contatto IDC nel tempo.
• Tester o certificatore di cavi — Un tester di continuità di base come un Klein Tools VDV526-100 (~$30) conferma la correttezza della mappatura dei cavi. Per le installazioni professionali che necessitano della certificazione TIA-568, un Fluke DSX CableAnalyzer è lo standard del settore ma costa diverse migliaia di dollari: la maggior parte degli appaltatori li noleggia per uso specifico del progetto.
• Marcatore permanente ed etichettatrice — Etichettare ogni porta prima di terminare. Rietichettare a posteriori è un lavoro miserabile e porta a errori di documentazione.
• Fascette per cavi in velcro — Non utilizzare mai fascette sul cavo di rete. Le fascette troppo strette deformano la geometria del cavo e alterano la geometria della coppia, riducendo le prestazioni ad alta frequenza. Le cinghie in velcro permettono la regolazione e non stressano il cavo.

Passo dopo passo: come cablare un pannello patch di rete

Il seguente processo si applica a un pannello di permutazione punchdown standard di tipo 110, il tipo utilizzato in quasi tutte le installazioni commerciali Cat5e, Cat6 e Cat6A. I pannelli modulari in stile Keystone seguono la stessa logica di terminazione dei conduttori ma utilizzano jack keystone individuali rimovibili invece di un telaio posteriore fisso.

Passaggio 1: monta il pannello e pianifica il layout

Montare il pannello di connessione nel rack prima di farvi passare i cavi. Utilizza dadi e viti a gabbia adatti al tipo di rack: la maggior parte dei rack standard da 19 pollici utilizza una filettatura 10-32 o 12-24. La stretta con le dita non è sufficiente; un pannello allentato vibra e sollecita le terminazioni nel tempo. Decidi subito il tuo schema di numerazione delle porte. Un approccio comune consiste nel numerare le porte da 1 a 24 da sinistra a destra su un singolo pannello, con la stanza fisica o la posizione di derivazione documentata in un foglio di calcolo o in un software di gestione dei cavi fin dal primo giorno.

Passaggio 2: instradare i cavi e lasciare un circuito di servizio adeguato

Tirare i cavi orizzontali attraverso il condotto o il portacavi e nel rack. Lasciare un anello di servizio di almeno 12-18 pollici di gioco all'estremità del pannello di connessione. Questo allentamento ha due scopi: consente di riterminare il cavo se una porta si guasta senza che il percorso sia troppo breve e riduce la tensione meccanica sulla connessione punchdown. Non tirare mai un cavo così stretto da non avere alcun allentamento nel punto terminale — questo è un errore comune nelle installazioni fai-da-te che causa guasti ai contatti mesi dopo durante il ciclo termico dell'edificio.

Passaggio 3: rimuovere la giacca esterna

Utilizzare lo spellacavi per rimuovere circa 1,5-2 pollici della guaina esterna dall'estremità di ciascun cavo. Incidere la guaina con lo spellafili, ruotare lo strumento attorno al cavo una volta, quindi sfilare la guaina. Ispezionare tutti gli otto conduttori per eventuali intaccature nell'isolamento individuale. Uno strato isolante compromesso su un conduttore causerà una diafonia tra coppie che diventa rilevabile a velocità Gigabit. Se vedi un'intaccatura, taglia l'estremità e spela di nuovo: non terminare un conduttore danneggiato.

Passaggio 4: districare e posizionare i conduttori

Srotolare ciascuna coppia solo quanto basta per raggiungere lo slot IDC designato sul pannello di connessione. Gli standard TIA-568 specificano una detorsione massima di 0,5 pollici (13 mm) per Cat5e and 0,375 pollici (9,5 mm) per Cat6 . Il superamento di questi limiti riduce le prestazioni NEXT (Near-End Crosstalk) del cavo. Disporre ciascun conduttore nello slot codificato a colori sul retro della porta del pannello di connessione. Il codice colore dello slot sul pannello corrisponderà a T568A o T568B: molti pannelli mostrano entrambi i codici colore uno accanto all'altro, etichettati A e B. Scegli il lato corretto per lo standard scelto e posiziona ciascun conduttore di conseguenza. In questa fase non è necessario spingere completamente verso il basso il conduttore: lo strumento punchdown lo fa.

Passaggio 5: punch down di ciascun conduttore

Posizionare la lama 110 dello strumento di punzonatura sul conduttore nella sua fessura. La lama ha due lati: uno taglia il conduttore in eccesso e l'altro no. Il lato tagliente deve essere rivolto verso l'esterno (lontano dal corpo del pannello) in modo che la coda del filo in eccesso venga tagliata come sede del conduttore. Colpire lo strumento con fermezza e in modo preciso. Uno strumento di punchdown a impatto di qualità emette un clic udibile quando viene attivato. Non utilizzare un cacciavite o uno strumento senza impatto per premere i conduttori negli slot IDC — la lama IDC deve perforare l'isolamento del conduttore con un unico movimento controllato per creare una connessione a tenuta di gas e resistente alla corrosione. Un conduttore premuto lentamente provoca una connessione ad alta resistenza che si guasta in modo intermittente.

Ripetere per tutti gli otto conduttori su ciascuna porta. Al termine, ciascuna coda del conduttore deve essere tagliata in modo netto e a filo con il blocco IDC e non deve essere visibile rame nudo all'esterno dello slot.

Passaggio 6: applicare il serracavo e la gestione dei cavi

La maggior parte dei pannelli di permutazione includono una barra antistrappo in plastica o punti di ancoraggio per fascette per cavi sul retro. Instradare ciascun cavo terminato attraverso la staffa pressacavo e fissarlo con una fascetta in Velcro. Il cavo deve essere sufficientemente sicuro in modo che uno strattone deciso sul cavo non trasmetta forza meccanica alla terminazione di perforazione. Disporre i cavi in ​​modo ordinato lungo la parte posteriore del rack e instradarli nel canale di gestione dei cavi. La scarsa medicazione dei cavi è la causa principale delle chiamate di riterminazione: i cavi lasciati allentati finiscono per impigliarsi, strapparsi o aggrovigliarsi da qualcuno che lavora nel rack.

Passaggio 7: testare ogni porta

Collegare un'unità mittente del tester per cavi alla porta RJ45 anteriore e il ricevitore remoto all'estremità dello stesso cavo (alla piastra a muro o alla presa). Esegui un test della mappatura dei cavi. Il tester confermerà che tutti gli otto conduttori sono collegati ai pin corretti senza interruzioni, cortocircuiti, coppie invertite, coppie divise o coppie trasposte. Una coppia divisa, in cui due conduttori di coppie diverse sono collegati alle stesse posizioni degli slot RJ45, supera un test di continuità di base ma fallisce ad alte velocità perché il segnale della coppia differenziale è interrotto. Un corretto test della mappatura dei cavi rileva le coppie divise.

Tipi di patch panel e quando utilizzarli

Non tutti i pannelli di permutazione di rete sono cablati allo stesso modo perché non tutti i pannelli utilizzano la stessa architettura di terminazione. Comprendere le differenze ti aiuta a scegliere il pannello giusto per l'installazione ed evitare problemi di compatibilità.

Pannelli punchdown fissi stile 110

Questo è il tipo tradizionale e più comune. La parte posteriore del pannello è un blocco fisso in plastica con slot IDC per ciascuno degli otto conduttori per porta, disposti in file codificate a colori. La terminazione è permanente: se il contatto IDC di una singola porta si guasta, non è possibile sostituire solo quella porta senza sostituire l'intero pannello. Questi pannelli sono economici, con un pannello Cat6 a 24 porte che in genere costa dai 20 ai 50 dollari, e sono estremamente affidabili se terminati correttamente. Sono la scelta giusta per la maggior parte delle installazioni di cablaggio strutturato permanente.

Pannelli di permutazione modulari Keystone

I pannelli Keystone sono telai frontali vuoti che accettano jack keystone terminati individualmente, lo stesso tipo utilizzato nelle prese a muro. Ciascuna porta è un modulo snap-in separato. Il vantaggio principale è che le singole porte possono essere sostituite senza ricollegare le porte adiacenti. Consentono inoltre pannelli a supporti misti: puoi popolare alcuni slot con jack keystone Cat6A, altri con accoppiatori LC in fibra e altri con inserti vuoti, il tutto sulla stessa facciata del pannello. Il compromesso è un costo per porta più elevato e una variazione leggermente maggiore nella qualità del jack su un pannello se vengono utilizzati produttori di jack diversi.

Pannelli patch angolari e piatti

I pannelli di permutazione standard presentano le porte RJ45 in una fila orizzontale piatta rivolta in avanti. I pannelli di permutazione angolati, a volte chiamati pannelli incernierati o oscillanti, inclinano la porta anteriore rivolta verso il basso, in genere a 15 o 45 gradi. Ciò semplifica il collegamento e l'instradamento dei cavi patch in ambienti rack densi in cui la gestione dei cavi è rigorosa. In uno schermo piatto 1U a 48 porte completamente popolato, per raggiungere le porte nella fila posteriore con un cavo patch è necessario instradare il cavo in modo da sollecitare il connettore RJ45. Un pannello angolato riduce lo stress del raggio di curvatura. Le installazioni ad alta densità con 48 o più porte per unità rack traggono notevoli vantaggi dai pannelli angolati.

Pannelli patch in fibra ottica

I pannelli patch in fibra sono fondamentalmente diversi dai pannelli in rame. Non utilizzano affatto terminazioni punchdown. Invece, ospitano connettori in fibra ottica - LC, SC, ST o MPO - come trecce pre-terminate che vengono giunte tramite fusione ai trefoli di fibra in entrata all'interno del pannello, o come cassette pre-terminate che si incastrano in uno chassis. Il corpo del pannello fornisce un alloggiamento protettivo per le estremità della fibra e un supporto per gli adattatori di accoppiamento che consentono il collegamento dei cavi patch. Pulire i connettori in fibra con strumenti adeguati conformi alla norma IEC 61300-3-35 prima che ogni connessione sia obbligatoria: le terminazioni in fibra contaminate causano perdite di inserzione che superano l'intero budget di perdita di un collegamento.

Pannelli patch Cat5e, Cat6 e Cat6A: differenze di prestazioni

La categoria del cavo installato determina la categoria del pannello di connessione necessaria. La combinazione di categorie, ad esempio l'installazione di un cavo Cat6 ma la terminazione in un pannello di connessione Cat5e, limita l'intero canale alle prestazioni Cat5e. Ogni componente nel canale deve soddisfare o superare la categoria target.

I pannelli patch Cat6A sono fisicamente più grandi dei pannelli Cat5e o Cat6 perché i cavi Cat6A sono significativamente più spessi: in genere un diametro esterno di 7–8 mm rispetto a 5–6 mm per Cat6. Un pannello Cat6A a 24 porte spesso occupa l'equivalente di 1,5U di spazio rack reale a causa dei requisiti aggiuntivi di gestione dei cavi nella parte posteriore. Pianifica il layout del tuo rack di conseguenza.

Come i patch panel si collegano agli switch e ai dispositivi finali

Un pannello di permutazione in sé non esegue alcuna commutazione o instradamento. È puramente un punto di terminazione passivo e di connessione incrociata. Capire come si trova nel percorso di rete chiarisce perché il cablaggio corretto è così importante.

Il canale completo da uno switch di rete a una workstation o telecamera IP funziona come segue:

1. Porta dello switch di rete → cavo patch corto (in genere 1-3 piedi) → porta RJ45 anteriore del pannello patch
2. Terminazione IDC del patch panel → il cavo orizzontale passa attraverso pareti/soffitto/condotto
3. Passaggio del cavo orizzontale → presa a muro jack RJ45 (o scatola per montaggio superficiale)
4. Presa a muro → cavo patch corto → dispositivo finale (PC, telefono, AP, fotocamera)

TIA-568 definisce il collegamento permanente massimo (dal pannello di connessione IDC alla presa a muro IDC) come 90 metri , con i rimanenti 10 metri assegnati a tutti i cavi patch nel canale per raggiungere il massimo totale del canale di 100 metri. Superare i 90 metri in orizzontale è una violazione degli standard che causerà guasti casuali a velocità Gigabit anche se il cavo risulta pulito a frequenze più basse.

Anche i cavi patch che collegano l'interruttore al pannello e la presa a muro al dispositivo devono corrispondere alla categoria del canale. L'utilizzo di un cavo patch Cat5e in un canale Cat6A crea un collo di bottiglia in quel punto specifico del canale. Utilizzare sempre cavi patch di categoria corrispondente al cablaggio orizzontale installato.

Errori comuni di cablaggio e come evitarli

L'esperienza sul campo mostra che gli stessi errori compaiono ripetutamente nelle installazioni dei pannelli di permutazione, dalle piccole installazioni domestiche alle costruzioni di grandi aziende. Sapere cosa cercare consente di risparmiare ore di risoluzione dei problemi.

Miscelazione di T568A e T568B nella stessa sessione

Se colleghi l'estremità del pannello di connessione al T568B e l'estremità della presa a muro al T568A, hai creato un cavo incrociato involontario. Gli switch moderni con Auto-MDIX spesso riescono a compensare, ma ciò non è garantito per tutti i dispositivi e crea confusione durante la manutenzione futura. Ogni percorso di cavo deve utilizzare lo stesso standard su entrambe le estremità.

Distorsione eccessiva delle coppie

Questo è l'errore più comune che riduce le prestazioni. Separare le coppie oltre la distanza consentita per facilitarne l'inserimento negli slot IDC rovina il rifiuto del crosstalk fornito dalla geometria del doppino intrecciato. A 100 MHz questo spesso passa inosservato. A 500 MHz (Cat6A), provoca guasti. Mantenere la torsione entro 13 mm dall'IDC per Cat5e e 9,5 mm per Cat6 e superiori.

Coppie divise

Una coppia divisa si verifica quando, ad esempio, il conduttore bianco/verde è posizionato nello slot del pin 1 ma il conduttore verde è posizionato nello slot del pin 4 anziché nel pin 3. I conduttori provengono da coppie diverse. Un tester di continuità di base mostra che questo è corretto: tutti gli otto pin sembrano collegati. Ma un corretto tester della mappatura dei cavi rileva la coppia divisa perché misura il bilanciamento della coppia elettrica. Le coppie divise causano una grave diafonia che distrugge completamente le prestazioni Gigabit anche se la luce di un collegamento semplice appare verde.

Scarso pressacavo

I cavi lasciati sciolti dietro un pannello di connessione verranno calpestati, tirati e aggrovigliati da chiunque lavori nel rack. Una singola trazione brusca su un cavo che non è sottoposto a scarico della tensione può rimuovere una terminazione punchdown abbastanza da creare una connessione intermittente: uno dei guasti più difficili da rintracciare perché appare e scompare con le vibrazioni e i cambiamenti di temperatura.

Nessuna documentazione

Un patch panel senza etichetta è una bomba a orologeria per i futuri amministratori di rete. Senza una mappa da porto a posizione, ogni spostamento o sessione di risoluzione dei problemi richiede il tracciamento fisico dei cavi. Etichettare ogni porta del pannello di connessione e ogni cavo su entrambe le estremità prima di chiudere il rack. Utilizza convenzioni di denominazione coerenti (piano, numero di stanza, numero di presa) ed esegui il backup della documentazione in un sistema di gestione della rete o anche in un foglio di calcolo condiviso.

Cablaggio del pannello patch in scenari reali

I principi sopra indicati si applicano universalmente, ma l'approccio specifico varia a seconda delle dimensioni e del tipo di installazione.

Installazione di piccoli uffici o uffici domestici

Una tipica configurazione SOHO potrebbe comportare un pannello patch Cat6 a 12 o 24 porte in un piccolo rack con montaggio a parete, con cavi che raggiungono 6-12 prese a muro in tutto lo spazio. Le lunghezze totali dei cavi sono in genere ben inferiori a 30 metri, quindi Cat6 è più che adeguata. Un singolo switch a 8 o 16 porte è cablato tramite patch dalla parte anteriore del pannello. L'intero progetto, compresa la perforazione, il passaggio dei cavi attraverso le pareti, la terminazione e il test, richiede a una persona esperta circa 4-8 ore per un'installazione a 10 porte. Il costo dei materiali per questa scala varia da circa $ 80 a $ 200 USD a seconda della qualità del cavo e dell'hardware.

Distribuzione al piano aziendale

In un edificio commerciale, una sala telecomunicazioni (TR) su ciascun piano ospita generalmente un rack a 2 o 4 montanti con 2-4 pannelli di connessione per un totale di 96-192 porte, che alimentano tutti i cavi orizzontali fino al pavimento. Questi pannelli si collegano tramite cavi patch a uno o più switch del livello di accesso. Gli switch si collegano tramite fibra o rame 10GbE a uno switch del livello di distribuzione nella sala dati principale. Un progetto di cablaggio strutturato di questa portata per un singolo pavimento di 10.000 piedi quadrati potrebbe comportare 150-200 percorsi di cavi, che devono essere tutti testati e documentati secondo gli standard prestazionali del canale TIA-568 prima dell'accettazione. Il costo tipico di un progetto su questa scala varia da $ 15.000 a $ 40.000 a seconda della categoria del cavo, delle tariffe della manodopera locale e dei requisiti dei tubi.

Patching top-of-rack del data center

In un data center, i pannelli di permutazione sono spesso sostituiti da cassette di cablaggio strutturate e cavi trunk. I trunk in fibra MPO preterminati collegano file di rack tramite passerelle portacavi sospese, terminando in moduli a cassette in fibra che presentano porte LC sulla parte anteriore di uno chassis del pannello 1U. Questo approccio consente di implementare un intero trunk da 12 o 24 fibre con un'unica cassetta pull e push-in, riducendo drasticamente i tempi di installazione in ambienti ad alta densità. I gruppi di fibre preterminate sono testati e certificati in fabbrica , eliminando il rischio di errori di terminazione sul campo in ambienti in cui i tempi di inattività costano migliaia di dollari al minuto.

Manutenzione e risoluzione dei problemi di un pannello di permutazione cablato

Una volta cablato e certificato un pannello di permutazione, la manutenzione continua è minima, ma non è pari a zero. Le connessioni fisiche si degradano nel tempo a causa dell'ossidazione, delle vibrazioni e dello stress meccanico derivanti da ripetuti inserimenti e rimozioni dei cavi patch.

• Sostituire i cavi patch, non le terminazioni del pannello, quando una porta si guasta. Nella stragrande maggioranza dei casi, una porta morta è un cavo patch danneggiato o una porta dello switch danneggiata, non una terminazione punchdown non riuscita. Scambia prima il cavo patch. Se il problema riguarda il cavo, sostituire il cavo. Se il problema riguarda la porta, provare con una porta dello switch diversa prima di condannare la terminazione del pannello di connessione.
• Tenere la polvere lontana dalle porte non utilizzate. L'accumulo di polvere all'interno dei jack RJ45, soprattutto in ambienti con scarsa filtrazione dell'aria, aumenta la resistenza dei contatti nel corso degli anni. Gli inserti per porte vuote sono economici e lo impediscono completamente. Una confezione da 100 inserti per porte vuote costa circa $ 8–$ 12 e dovrebbe essere installata in ogni porta inutilizzata fin dal primo giorno.
• Ripetere il test dopo qualsiasi lavoro fisico vicino al rack. Ogni volta che qualcuno lavora all'interno o intorno al rack (aggiunta di apparecchiature, reinstradamento dei cavi, pulizia), eseguire un test della mappatura dei cavi a campione su tutti i cavi maneggiati. Il contatto fisico con un cavo che ha una terminazione marginale può trasformare una connessione borderline in un guasto aperto.
• Mantenere la documentazione aggiornata. Ogni modifica della porta, spostamento del dispositivo o nuova posa di cavi deve essere riportato nella documentazione della porta. La documentazione obsoleta è peggiore dell'assenza di documentazione perché crea falsa fiducia. Rendi gli aggiornamenti della documentazione un passaggio obbligatorio prima di chiudere qualsiasi ticket di modifica della rete.

Un pannello di permutazione di rete adeguatamente cablato e documentato è il fondamento di un'infrastruttura di rete gestibile e affidabile. La disciplina applicata durante l'installazione iniziale (standard di cablaggio corretti, limiti di srotolamento adeguati, punzonature precise, test approfonditi ed etichettatura completa) ripaga ogni volta che è necessaria una modifica della rete o è necessario individuare un guasto. Prendere scorciatoie durante la risoluzione crea un debito che il team di rete ripagherà per tutta la durata dell'installazione.
