Di quali strumenti ho bisogno per installare un patch panel?

Gli strumenti necessari per installare un pannello patch: una risposta diretta

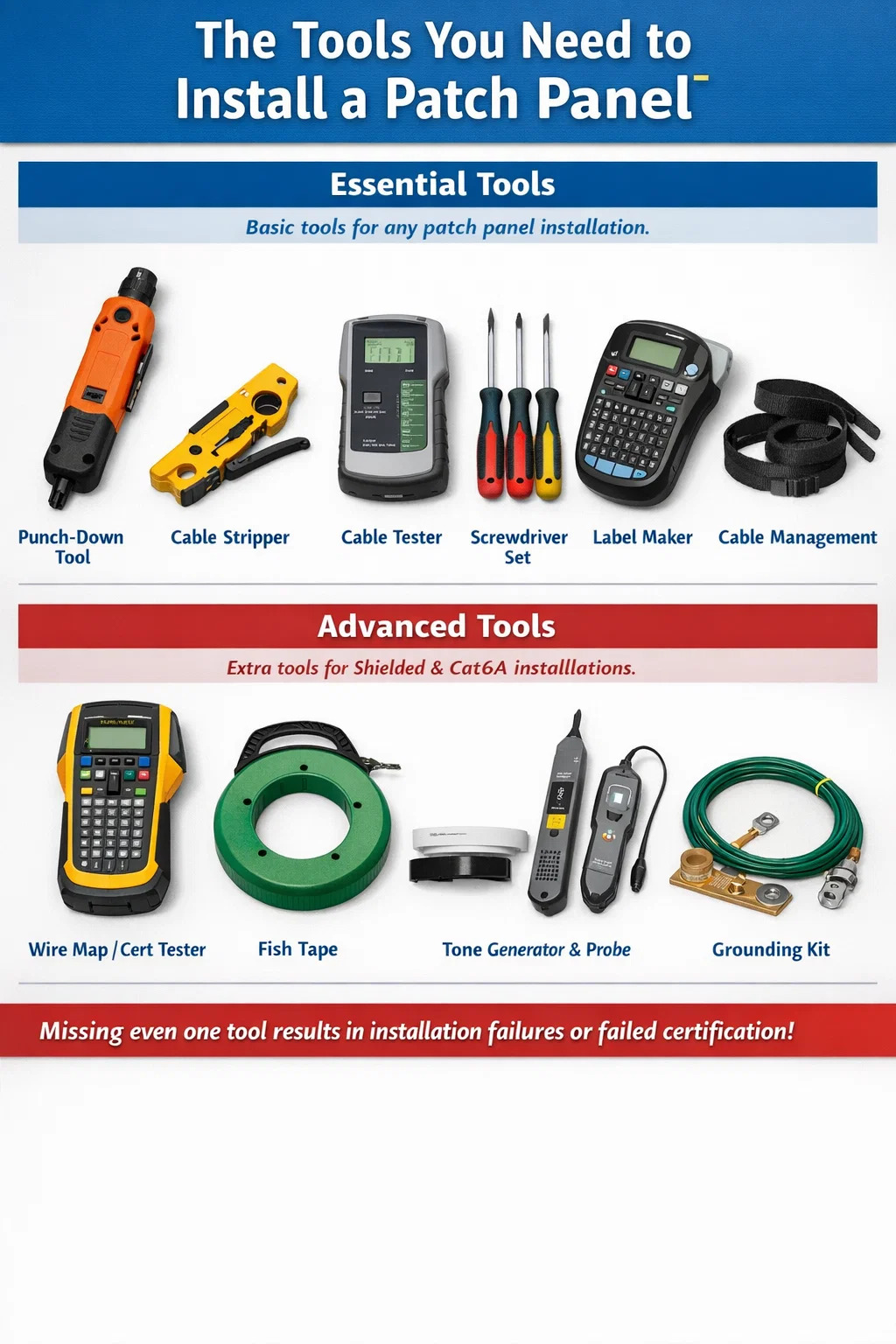

Per installare a pannello di permutazione della rete , sono necessari uno strumento di perforazione, uno spellacavi, un tester per cavi, un set di cacciaviti, un'etichettatrice e una soluzione per la gestione dei cavi come fascette in velcro o fascette per cavi. Per le installazioni più impegnative, in particolare i cavi Cat6A o schermati, ti servirà anche un tester per la mappatura dei cavi o un tester per la certificazione completa, una pinza per tirare i cavi o un nastro di pesce e un generatore di toni con sonda. Questi non sono extra opzionali. La mancanza anche di uno di essi può comportare un'installazione non riuscita, un canale non certificato o un problema di manutenzione che emerge mesi dopo.

Le sezioni seguenti analizzano dettagliatamente ogni strumento, spiegano perché è importante e forniscono consigli specifici sui prodotti e parametri di riferimento delle prestazioni in modo da poter prendere decisioni di acquisto informate prima dell'inizio del lavoro.

Lo strumento di punch-down: lo strumento più critico sul lavoro

Lo strumento di perforazione è l'elemento più importante dell'attrezzatura per qualsiasi installazione di pannello di connessione. Posiziona i singoli conduttori nei blocchi IDC (connettore a spostamento di isolante) stile 110 sul retro del pannello. Quando lo strumento colpisce, una lama taglia contemporaneamente il filo in eccesso e forza il conduttore in una stretta connessione elettrica con il terminale IDC. Fatto correttamente, questo produce una connessione a tenuta di gas classificata per l’intero ciclo di vita del sistema di cablaggio, spesso 20 anni .

Esistono due tipi principali di strumenti di punch-down: a impatto e senza impatto. Gli strumenti a percussione utilizzano un meccanismo caricato a molla che fornisce una forza di colpo calibrata. Gli strumenti senza impatto (manuali) richiedono che l'installatore applichi pressione manualmente. Per le installazioni professionali di pannelli di connessione di rete, utilizzare sempre uno strumento di punch-down a impatto. Gli strumenti a pressione manuale producono una profondità di seduta incoerente, che si traduce direttamente in perdite di inserzione variabili e guasti di diafonia prossimale (NEXT) durante la certificazione del canale.

Scegliere la lama giusta

Gli strumenti di punzonatura a impatto accettano lame intercambiabili. Le due più comuni sono la lama 110 e la lama Krone. Quasi tutti i patch panel nordamericani utilizzano blocchi di stile 110 , quindi una lama da 110 è il punto di partenza standard. Le installazioni europee e alcune installazioni internazionali potrebbero utilizzare i blocchi Krone. Conferma il tipo di blocco stampato sul retro del pannello prima di acquistare le lame. L'uso della lama sbagliata danneggerà fisicamente i terminali IDC e distruggerà il collegamento elettrico.

La maggior parte degli strumenti a impatto dispone di un selettore di forza alta/bassa. Per le terminazioni iniziali sui conduttori rigidi Cat6A viene utilizzata una forza elevata. La forza bassa funziona con cavi Cat5e di calibro più leggero o per riposizionare un conduttore che non si è inserito completamente al primo passaggio. Fluke Networks, Paladin Strumentos e Klein Tools offrono tutti strumenti affidabili di punch-down ad impatto nella fascia di prezzo da $ 30 a $ 120, con opzioni di livello professionale di Fluke e Ideal Industries che vanno più in alto.

L’ergonomia è importante nei lavori di grandi dimensioni

In un lavoro con 200 terminazioni, l'ergonomia degli utensili diventa un fattore reale. Gli strumenti di punch-down economici con manici in plastica dura causano affaticamento della mano che porta a terminazioni affrettate e mancato posizionamento. Gli strumenti con impugnature gommate e rimbalzo ammortizzato, come Fluke Networks D914S o Klein Tools VDV427-300, riducono significativamente lo sforzo ripetitivo. Se stai terminando più di 100 porte in una singola sessione , investi in uno strumento con impugnatura ergonomica. Il premio da $ 30 a $ 50 si ripaga rapidamente in termini di precisione e riduzione delle rilavorazioni.

Strumenti per spelare i cavi e preparare i cavi

Prima che un qualsiasi conduttore tocchi un blocco perforato, la guaina del cavo deve essere rimossa in modo pulito. Uno spelacavi dedicato, non un taglierino o un paio di forbici, è lo strumento corretto per questo passaggio. Gli spellacavi per cavi a doppino intrecciato sono progettati per incidere la guaina a una profondità controllata in modo che la lama non intacchi mai i conduttori o l'isolamento della coppia sottostante.

I conduttori intaccati sono una delle principali cause di test di canale marginali o falliti. Un'intaccatura riduce l'area della sezione trasversale del conduttore, aumentando la resistenza e creando una discontinuità riflettente che si presenta come un guasto di perdita di ritorno su un tester di certificazione. La tacca potrebbe non essere visibile a occhio nudo, ma un tester Fluke DSX-8000 o simile la segnalerà ogni volta.

Estrattori rotanti vs. Estrattori a lama

Gli spelafili rotanti avvolgono il cavo e incidono la guaina mentre ruoti lo strumento. Ciò produce una linea di incisione pulita e uniforme attorno all'intera circonferenza della giacca. Gli spogliarellisti a lama eseguono un unico taglio longitudinale e richiedono all'installatore di staccare la giacca. Entrambi funzionano bene in mani esperte. Gli utensili rotanti di Jonard Tools (modello UST-100) e Klein Tools (VDV110-095) sono ampiamente utilizzati nelle installazioni commerciali e costano meno di $ 25 .

Nello specifico, per il cavo Cat6A, la guaina è più spessa e rigida di Cat5e o Cat6. Assicurati che la profondità della lama dello spogliarellista sia regolabile oppure acquista uno spogliarellista specifico per Cat6A. Diversi produttori vendono estrattori combinati che gestiscono sia Cat5e/6 che Cat6A con una semplice vite di regolazione della profondità della lama.

Forbici e taglierine a filo

Sono necessari un paio di forbici affilate o pinze diagonali a taglio raso per tagliare la spline (il separatore interno presente in molti cavi Cat6) e per pulire le estremità del conduttore prima dell'inserimento. La spline, se non tagliata a filo con il bordo della giacca, può allontanare le singole coppie durante la terminazione e causare uno spostamento della geometria della coppia sufficientemente da influenzare i valori NEXT. Un paio di taglierine a filo di livello elettronico da $ 10– $ 15 lo gestiscono in modo pulito e preciso.

Cacciaviti e hardware per il montaggio su rack

Un pannello di connessione di rete può essere montato su un rack EIA da 19 pollici o su un contenitore per montaggio a parete utilizzando viti per rack standard. La maggior parte dei rack accetta viti M6 o viti 10-32 a seconda del produttore e del modello del rack. Hai bisogno del cacciavite corretto, in genere un Phillips n. 2 o a testa piatta, oltre ai dadi e alle viti per rack corrispondenti.

I dadi a gabbia sono l'hardware di montaggio su rack più comune nei rack per apparecchiature da 19 pollici. Si agganciano alle guide del rack con foro quadrato e accettano viti M6. L'installazione dei dadi in gabbia senza lo strumento corretto per l'inserimento dei dadi in gabbia è dolorosa: i bordi affilati del dado taglieranno le dita durante le installazioni ripetute. A Lo strumento dedicato per dadi a gabbia costa $ 5– $ 15 ed elimina sia il dolore che il rischio di far cadere i dadi in gabbia nel rack durante l'installazione.

Requisiti di coppia

Un serraggio eccessivo delle viti del rack rimuove i dadi della gabbia e deforma le orecchie di montaggio del pannello di connessione. Un serraggio insufficiente lascia i pannelli allentati, il che provoca danni da vibrazioni nel tempo e crea rischi per la sicurezza nelle zone sismiche. La maggior parte delle specifiche hardware del rack richiedono 0,5–0,8 Nm di coppia sulle viti rack M6. Un cacciavite dinamometrico di base con un set di punte Phillips garantisce una coppia costante senza congetture, particolarmente utile quando si installano pannelli in ambienti ad alte vibrazioni come impianti industriali o data center con ventole di raffreddamento a pavimento rialzato in funzione continuamente.

Tester per cavi e apparecchiature di certificazione

Una volta terminato e montato il pannello di connessione di rete, è necessario testare ogni porta. Il tipo di tester di cui hai bisogno dipende da se stai eseguendo un controllo di continuità o una certificazione del canale completo.

Tester di base della mappatura dei cavi

Un tester della mappatura dei cavi controlla che tutti gli otto conduttori in un cavo a doppino intrecciato siano collegati correttamente da un'estremità all'altra: nessuna apertura, nessun cortocircuito, nessuna coppia invertita e nessuna coppia divisa. Questo rileva gli errori di punch-down più comuni a un prezzo accessibile a chiunque: sono disponibili tester decenti per mappatura dei cavi di Klein Tools, Fluke Networks e TREND Networks. $ 30– $ 150 . Fluke Networks MicroMapper e Klein Tools VDV501-851 sono entrambi opzioni affidabili per il lavoro di verifica di base.

Il solo test della mappatura dei cavi non è sufficiente per certificare un canale per Cat6, Cat6A o qualsiasi standard di prestazione nominale. Conferma solo la continuità fisica, non le prestazioni elettriche. Per un'installazione professionale in cui l'utente finale si aspetta un rapporto di garanzia o certificazione, è necessario un tester delle prestazioni.

Tester sul campo di livello di certificazione

I tester di certificazione misurano tutti i parametri richiesti da TIA-568.2-D e ISO/IEC 11801: perdita di inserzione, NEXT, FEXT, PSNEXT, perdita di ritorno, ritardo di propagazione e distorsione del ritardo. Il DSX-8000 di Fluke Networks è il punto di riferimento del settore, in grado di certificare i canali Cat8 meno di 10 secondi per canale . IDEAL Industries SignalTEK NT e TREND Networks LanTEK IV sono alternative competitive a prezzi inferiori.

I tester di certificazione sono costosi (il Fluke DSX-8000 costa oltre $ 9.000), ma i programmi di noleggio dei principali fornitori e società di noleggio di strumenti li rendono accessibili per singoli progetti. Per gli appaltatori che installano regolarmente pannelli di permutazione di rete, possedere un tester di certificazione rappresenta un investimento aziendale diretto. Un singolo canale fallito che richiede rilavorazione costa più manodopera di un mese di canone di noleggio degli strumenti.

Strumenti per il test delle fibre

Se l'installazione del pannello di connessione include moduli keystone in fibra o cassette in fibra preterminate, è necessario anche un set per il test della perdita ottica (OLTS) e idealmente un riflettometro ottico nel dominio del tempo (OTDR). Un OLTS misura la perdita di inserzione end-to-end in dB e conferma che il collegamento soddisfa il budget del canale. Un OTDR identifica la posizione e l'entità dei singoli eventi (connettori, giunzioni, piegature) lungo il percorso della fibra. Le unità OLTS entry-level di EXFO, AFL e Fluke Networks iniziano da circa $ 800– $ 1.500 per tester combinati monomodale/multimodale.

Generatore di toni e sonda (toner e bacchetta)

Un generatore di toni e una sonda induttiva, comunemente chiamati toner e bacchetta o volpe e segugio, sono essenziali per tracciare cavi senza etichetta e identificare quale cavo si collega a quale porta del pannello di connessione. Il generatore di toni si collega a un'estremità di un cavo e invia un segnale acustico lungo il cavo. La sonda induttiva rileva il segnale senza richiedere il contatto fisico, consentendo di scansionare un fascio di cavi e identificare quello corretto dal tono più forte.

Questo strumento non è negoziabile nei progetti di retrofit o aggiornamento in cui il cablaggio esistente è privo di documentazione. Anche nelle nuove installazioni, avere un toner aiuta a confermare rapidamente che un cavo specifico proveniente da una presa a muro sia arrivato alla porta corretta del pannello di connessione prima della terminazione. Generatori di toni e sonde affidabili di Fluke Networks (Pro3000), Klein Tools (VDV500-820) e TREND Networks sono disponibili nel Gamma da $ 50 a $ 150 .

Alcuni tester avanzati di mappatura dei cavi includono la funzionalità di generazione del tono, riducendo il numero di strumenti separati necessari sul lavoro. Controlla l'elenco delle funzionalità del tuo tester prima di acquistare un toner autonomo per evitare apparecchiature ridondanti.

Etichettatrice e strumenti di documentazione

Ogni porta su un pannello patch di rete deve essere etichettata al momento dell'installazione. Cercare di eseguire l'etichettatura retroattivamente, ovvero dopo che il rack è pieno e i cavi di connessione sono posizionati, è molto più difficile e produce risultati di qualità inferiore. Un'etichettatrice dedicata che produce etichette termoretraibili o laminate è uno strumento standard in qualsiasi lavoro di cablaggio professionale.

Brady e HellermannTyton producono stampanti per etichette progettate specificatamente per le infrastrutture di cablaggio di rete. Brady BMP21-PLUS e HellermannTyton TAG-IT sono entrambi ampiamente utilizzati nelle installazioni commerciali. Queste stampanti accettano cartucce di etichette compatibili con strisce di etichette per pannelli di connessione, etichette avvolgicavo e flag di porta. Le etichette dovrebbero includere l'identificatore della porta, la presa di destinazione e la categoria del cavo. A sistema di etichettatura coerente applicato fin dal primo giorno riduce i tempi di risoluzione dei problemi di ore nel corso della vita del sistema.

Programmazione cavi e documentazione as-built

Un produttore di etichette produce le etichette fisiche. La pianificazione dei cavi di accompagnamento, un foglio di calcolo o un database che associa ogni identificatore di porta alla sua origine fisica, categoria di cavo, data di installazione e risultato del test, è la documentazione che rende utili le etichette. La maggior parte dei tester di certificazione può esportare i risultati dei test direttamente su un PC in formato PDF o CSV. L'integrazione di questi risultati in una pianificazione dei cavi crea un registro completo e verificabile dell'installazione. Questa documentazione è richiesta per la maggior parte delle garanzie di sistema dei produttori ed è prevista dai dipartimenti IT aziendali come risultato finale di qualsiasi progetto di cablaggio appaltato.

Strumenti e accessori per la gestione dei cavi

L'installazione di un pannello di connessione di rete non riguarda solo il pannello stesso: include la gestione dei cavi che alimentano la parte posteriore del pannello e i cavi di connessione che collegano le porte anteriori alle apparecchiature di rete. Una cattiva gestione dei cavi è uno dei problemi più comuni nelle reti installate e uno dei più facili da prevenire con gli strumenti giusti a portata di mano.

Fascette in velcro e cinghie a strappo

Le fascette per cavi in velcro sono il dispositivo di fissaggio preferito per raggruppare i cavi in qualsiasi installazione che aderisce agli standard di gestione dei cavi TIA-569 o ISO/IEC 14763. Le fascette in plastica, se strette eccessivamente, deformano la guaina del cavo e comprimono le coppie all'interno, aumentando la diafonia e causando potenzialmente errori di certificazione del canale. Le fascette in Velcro non applicano alcuna forza di compressione e possono essere riposizionate tutte le volte che è necessario. Panduit e HellermannTyton producono entrambi prodotti con fascette a strappo specificatamente studiati per l'uso in cablaggi strutturati. Un sacchetto di 100 fascette in velcro costano dai 10 ai 20 dollari e gestisce le esigenze di gestione di una tipica installazione a pannello a 24 porte.

Gestori di cavi orizzontali

Un sistema di gestione dei cavi orizzontale da 1U montato direttamente sopra o sotto ciascun pannello di connessione mantiene organizzati i cavi di connessione anteriori e impedisce loro di piegarsi sulle apparecchiature adiacenti. Senza i gestori di cavi, un pannello a 48 porte con 48 cavi di connessione crea una massa di cavi che blocca il flusso d'aria, rende difficile l'identificazione delle porte e si aggroviglia ogni volta che è necessario spostare un singolo cavo. I gestori di cavi con condotti a dita (dita in plastica che instradano i cavi da un lato all'altro) sono il formato più efficace e sono disponibili presso Panduit, Leviton e produttori generici di accessori per rack per $ 15– $ 60 per unità 1U .

Ganci a J e hardware di supporto per cavi

Dietro il pannello di connessione, i cavi in entrata necessitano di supporto a intervalli regolari per evitare che il peso del fascio di cavi trascini le terminazioni. I ganci a J, supporti a forma di sella in plastica o metallo che si fissano alle guide del rack, alle strutture delle passerelle portacavi o ai montanti a parete, sostengono i fasci di cavi senza comprimerli. TIA-569 consiglia punti di supporto ogni 4–5 piedi (1,2–1,5 metri) lungo i percorsi orizzontali dei cavi. I ganci a J sono economici ($ 0,50–$ 2,00 ciascuno) ma devono essere installati prima di far passare i cavi, rendendoli un elemento di pianificazione tanto quanto uno strumento.

Nastro di pesce, strumenti per tirare i cavi e attrezzature di accesso

A meno che i cavi non siano già stati pre-tirati nella posizione del pannello di connessione, saranno necessari strumenti per instradare i cavi attraverso le pareti, sopra i soffitti e attraverso i condotti. Gli strumenti specifici dipendono dall'ambiente di installazione, ma i seguenti sono sempre necessari.

Nastro di pesce

Un fish tape è un lungo nastro semirigido in acciaio o fibra di vetro che può essere spinto attraverso il condotto o le cavità della parete per creare un percorso di trazione. Una volta che il nastro adesivo raggiunge il punto di destinazione, il cavo viene fissato al nastro e tirato indietro. Nastri per pesci in acciaio Lunghezze da 50 piedi e 100 piedi gestire la maggior parte degli scenari di installazione commerciale. I fish tape in fibra di vetro sono preferiti in ambienti con cavi elettrici sotto tensione nelle vicinanze perché la fibra di vetro non è conduttiva. Klein Tools, Greenlee e Milwaukee producono tutti prodotti affidabili con nastro di pesce.

Bacchette luminose e punte flessibili

Le aste luminose sono aste di spinta in fibra di vetro utilizzate per far passare il cavo attraverso gli spazi aperti del plenum del soffitto dove un nastro di pesce sarebbe troppo rigido per manovrare attorno agli ostacoli. Si collegano da un capo all'altro in sezioni tipicamente lunghe 4 piedi, consentendo corse di 20-30 piedi o più attraverso spazi ristretti sopra il soffitto. Le punte flessibili, estensioni lunghe e flessibili delle punte da trapano, vengono utilizzate per perforare i dispositivi tagliafuoco, le piastre superiori e le cavità delle pareti in punti in cui le punte da trapano standard non possono raggiungere.

Scaletta e attrezzatura di sicurezza

La maggior parte delle installazioni di pannelli di connessione di rete implicano lavori in altezza: sopra i pannelli del controsoffitto, sopra i portascale o fino alla parte superiore dei rack alti delle apparecchiature. Una scaletta in fibra di vetro da 6 piedi è un pezzo standard dell'attrezzatura di installazione. Nei data center con pavimenti sopraelevati o rack alti con telaio aperto, uno sgabello con piattaforma stabile è altrettanto importante. Durante l'installazione è necessario indossare dispositivi di protezione individuale, compresi occhiali di sicurezza (per forare e abbattere conduttori che possono spezzarsi e diventare proiettili) e guanti resistenti al taglio (per maneggiare i bordi dei cavi e le guide del rack).

Elenco completo degli strumenti per fase di installazione

La tabella seguente organizza gli strumenti richiesti per fase di una tipica installazione di un pannello di connessione di rete, dalla posa dei cavi alla documentazione finale. Utilizzalo come lista di controllo pre-lavoro per assicurarti che non manchi nulla prima dell'inizio del lavoro.

Strumenti specifici per installazioni di pannelli patch schermati e Cat6A

I cavi a doppino intrecciato schermato (STP) e le installazioni Cat6A hanno requisiti di strumenti specifici oltre a quelli standard. Ignorare queste differenze porta a guasti alla messa a terra, interruzioni della continuità dello schermo e errori nei test di certificazione che sono costosi da diagnosticare e risolvere a posteriori.

Strumenti per la preparazione dei cavi schermati

Il cavo STP ha una schermatura laminata o intrecciata che avvolge tutte e quattro le coppie. Dopo aver rimosso la guaina, questa schermatura deve essere ripiegata con attenzione sulla guaina del cavo senza strapparla, quindi fissata all'alloggiamento metallico del connettore metallico del pannello di connessione schermato durante la terminazione. Per questo passaggio sono necessari un paio di pinze ad ago a punta fine e uno strumento di terminazione jack trapezoidale schermato dedicato (fornito dal produttore del pannello). Il tentativo di piegare e unire lo schermo a mani nude produce un contatto dello schermo incoerente, che vanifica lo scopo del cablaggio schermato.

Strumenti e hardware di messa a terra

Un pannello di connessione di rete schermato deve essere collegato al bus di messa a terra del rack, che a sua volta si collega al sistema di messa a terra e collegamento a massa delle telecomunicazioni dell'edificio (come definito in TIA-607-C). Ciò richiede un conduttore di terra (minimo Rame da 6 AWG per il collegamento rack-terra nella maggior parte delle installazioni commerciali), uno strumento di crimpatura dei capicorda e i capicorda di compressione appropriati. Un multimetro viene utilizzato per verificare la continuità del percorso di terra dal pannello all'elettrodo di terra principale. Se il percorso di terra è aperto o supera 1 ohm di resistenza, il sistema di schermatura non funzionerà come previsto.

Considerazioni specifiche su Cat6A

Il cavo Cat6A ha un diametro significativamente maggiore rispetto a Cat6, in genere 7–8 mm contro 5–6 mm —e richiede accessori di gestione dei cavi più grandi (selle con gancio a J più larghe, gestori di cavi di maggiore capacità) e uno strumento di perforazione impostato su una forza elevata per i conduttori più rigidi da 23 AWG. Il diametro maggiore significa anche che un pannello cablato Cat6A a 48 porte avrà dietro di sé un fascio di cavi molto più spesso rispetto a un pannello Cat6 equivalente. Lo spazio per la gestione dei cavi posteriori deve essere pianificato di conseguenza, con almeno 3-4 pollici di profondità libera dietro il pannello per la gestione dei fasci.

Strumenti di sicurezza e dispositivi di protezione individuale

L'installazione del pannello patch è un lavoro commerciale fisico con rischi reali di lesioni. I seguenti DPI e strumenti di sicurezza dovrebbero far parte del kit di ogni installatore.

• Occhiali di sicurezza: Necessario durante la perforazione, la punzonatura di conduttori e il taglio di cavi. Le estremità dei cavi e i frammenti della guaina possono diventare proiettili ad alta velocità.
• Guanti resistenti al taglio (Livello A4 o superiore): Le guide del rack e i bordi perforati presentano bave taglienti. I guanti resistenti al taglio classificati ANSI/ISEA 105 Livello A4 forniscono una protezione adeguata senza compromettere in modo significativo la destrezza nella manipolazione dei cavi.
• Respiratore N95: Necessario quando si lavora in plenum a soffitto con isolamento in fibra di vetro, prodotti ignifughi spray o accumuli di polvere e particolati.
• Ginocchiere: La terminazione dei cavi sui pannelli di connessione a livello del pavimento negli armadi con montaggio a parete richiede un ginocchio prolungato. Le ginocchiere di livello professionale riducono l'affaticamento e prevengono lesioni su pavimenti in cemento o piastrelle.
• Lampada frontale o lampada da lavoro: La parte posteriore di un rack è scura. Una lampada frontale lascia entrambe le mani libere per lavorare sui cavi ed elimina la necessità di un aiutante che tenga la torcia.
• Scaletta non conduttiva: Le scale in fibra di vetro sono obbligatorie quando si lavora vicino ad apparecchiature elettriche sotto tensione. Le scale in alluminio presentano un rischio di folgorazione nelle sale server in cui sono installati unità di distribuzione dell'alimentazione (PDU) e sistemi UPS.

Kit iniziale e kit professionale: cosa budget

Per chi installa per la prima volta un pannello di permutazione di una piccola rete domestica o di un piccolo ufficio, un kit di strumenti minimo copre gli elementi essenziali senza spese inutili. Per un installatore professionista che distribuisce regolarmente pannelli di permutazione in progetti commerciali, un kit completo offre la qualità e la velocità richieste dal lavoro professionale.

Per gli appaltatori professionisti che non possono giustificare l'acquisto definitivo di un tester di certificazione, il noleggio da Fluke Networks direttamente o tramite partner di noleggio autorizzati in genere comporta un costo $ 150– $ 300 a settimana , rendendo la certificazione economicamente accessibile anche per l'utilizzo in un singolo progetto.
