Quante porte ci sono su un pannello patch? Guida completa

Quante porte ha un pannello patch?

A pannello di permutazione della rete di solito entra 12, 24, 48 o 96 porte , con i modelli a 24 e 48 porte che sono i più diffusi negli ambienti commerciali e aziendali. Il pannello patch a 24 porte si adatta 1U di spazio su rack , mentre occupa la versione a 48 porte 2U . I pannelli più piccoli a 12 porte sono comuni nelle configurazioni domestiche o negli armadi compatti per telecomunicazioni, mentre i pannelli a 96 porte ad alta densità si trovano nei data center di grandi dimensioni dove lo spazio su rack è limitato.

Il conteggio delle porte non è arbitrario: determina direttamente quanti dispositivi di rete puoi terminare e gestire da un singolo pannello. La scelta del numero di porte errato comporta uno spreco di spazio nel rack o un'espansione caotica dei cavi che, nel tempo, diventano un incubo per la manutenzione. Comprendere le configurazioni disponibili è il primo passo verso un'infrastruttura di rete pulita e scalabile.

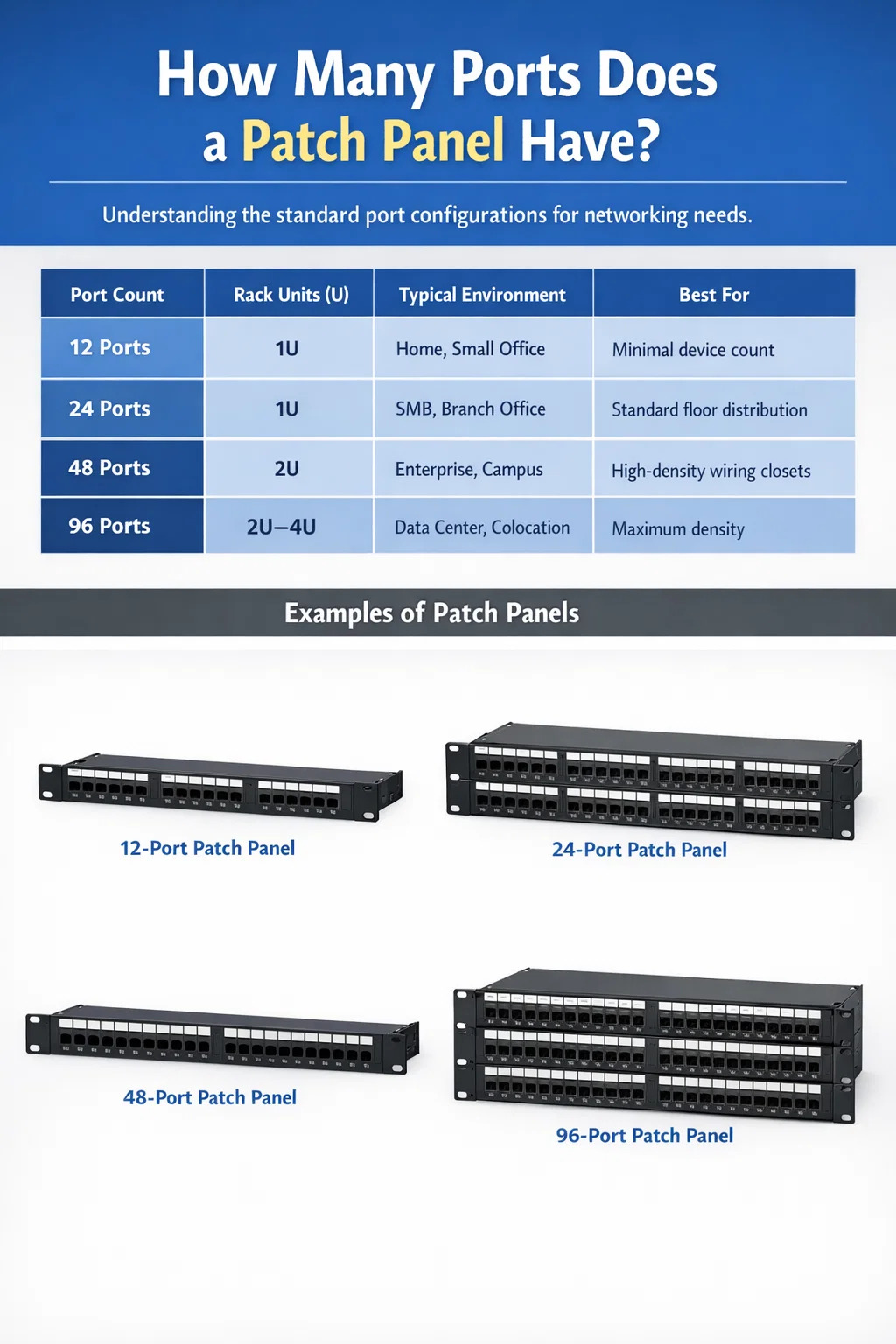

Spiegazione delle configurazioni delle porte standard

Ciascuna configurazione del numero di porte ha uno scopo specifico e comprendere le differenze pratiche aiuta a evitare di specificare eccessivamente o di costruire in modo insufficiente l'infrastruttura di cablaggio.

Pannelli di permutazione a 12 porte

Il pannello patch di rete a 12 porte è la configurazione standard più piccola disponibile. Occupa 1U di spazio rack e viene generalmente utilizzato in installazioni residenziali, piccoli punti vendita o armadi supplementari in cui è necessario terminare solo una manciata di derivazioni. Un pannello a 12 porte è anche una scelta pratica quando è necessario separare una parte specifica della rete, ad esempio isolando le linee VoIP o i feed delle telecamere di sicurezza, senza dedicare a tale scopo un pannello completo a 24 porte. Grazie al suo ingombro compatto, il pannello a 12 porte si adatta a contenitori con montaggio a parete piccoli fino a 6U.

Pannelli di permutazione a 24 porte

Il pannello patch a 24 porte è la configurazione più comune nel settore. Gestisce un tipico ufficio con da 20 a 24 postazioni di lavoro lasciando aperte alcune porte per dispositivi condivisi come stampanti, punti di accesso o telefoni IP. A 1U, si accoppia perfettamente con uno switch gestito a 24 porte nello stesso gruppo di unità rack, mantenendo i cavi corti e l'etichettatura semplice. La maggior parte degli standard di cablaggio strutturato, incluso TIA-568, sono costruiti attorno a incrementi di 24 porte, rendendo questa dimensione quella predefinita per la maggior parte dei pianificatori e appaltatori IT.

Pannelli di permutazione a 48 porte

A 2U, il pannello a 48 porte è essenzialmente costituito da due pannelli a 24 porte consolidati in una singola unità. È l'opzione preferita per gli armadi di cablaggio aziendali che servono uffici open space, magazzini o piani di produzione densi in cui convergono più di 40 derivazioni in un unico rack. L'utilizzo di un pannello a 48 porte invece di due pannelli a 24 porte consente di risparmiare 1U di spazio su rack e riduce il numero di pannelli da etichettare e gestire. In un rack da 42U in cui ogni unità conta, il risparmio è significativo, soprattutto se si considerano i sistemi di gestione dei cavi, gli interruttori, le unità UPS e l'allentamento dei cavi patch.

Pannelli di permutazione a 96 porte

Il pannello a 96 porte spinge la densità al limite pratico all'interno dell'infrastruttura rack standard da 19 pollici. Questi pannelli utilizzano in genere jack keystone angolati o senza attrezzi per accogliere l'elevata concentrazione di porte e cavi patch. Li troverete principalmente nei data center, nelle grandi strutture di colocation e nelle sale di telecomunicazioni dove è necessario organizzare centinaia di porte server, connessioni di storage o trasferimenti di fibra. Alcuni pannelli a 96 porte sono progettati attorno a un sistema a cassette modulare, in cui singole cassette a 12 o 24 porte si inseriscono in un telaio dello chassis, offrendoti la flessibilità di popolare solo ciò di cui hai bisogno mantenendo lo spazio riservato per espansioni future.

Fattori che determinano il numero di porte necessarie

Selezionare il numero di porte corretto per il pannello di connessione di rete non è questione di scegliere il numero maggiore disponibile. Diverse variabili concrete dovrebbero guidare la decisione e ignorarle porta a uno spreco di budget o a un sistema di cablaggio che non riesce a scalare.

Numero di cadute di cavi nell'area

Contare tutti i cavi attivi che terminano nell'armadio o nel rack. Include ricompense per workstation, telefoni VoIP, telecamere IP, punti di accesso wireless e qualsiasi dispositivo IoT. Il pannello di connessione deve avere almeno tante porte quante sono le derivazioni dei cavi attivi , più un buffer di crescita del 15-20%. Se attualmente disponi di 38 derivazioni, un pannello a 48 porte è la scelta logica. Ti offre 10 porte di riserva senza richiedere immediatamente un secondo pannello o uno chassis più grande.

Spazio disponibile sul rack

Lo spazio rack è una risorsa limitata e ogni componente compete per ottenerlo. Un tipico rack da 42U riempito con due switch, un router, un firewall, un UPS e due gestori di cavi da 1U ha già circa 14U parlati prima che venga installato un singolo pannello di connessione. Se si lavora con un rack da 12U con montaggio a parete in un piccolo ufficio, potrebbe essere impossibile montare due pannelli da 24 porte uno accanto all'altro con la relativa gestione dei cavi. In tal caso, un singolo pannello da 48 porte a 2U è più pratico di due pannelli a 24 porte da 1U ciascuno, poiché i gestori dei cavi in ​​genere aggiungono un'altra 1U per fila di pannelli.

Categoria del cavo e tipo di segnale

I pannelli in rame Cat5e, Cat6, Cat6A e Cat8 hanno tutti lo stesso numero di porte standard, ma le loro dimensioni fisiche differiscono. I pannelli Cat6A, ad esempio, sono spesso leggermente più alti o più profondi rispetto ai pannelli Cat6 perché il diametro maggiore del cavo richiede un raggio di curvatura maggiore e i connettori stessi sono fisicamente più grandi. Un pannello Cat6A a 48 porte può occupare 2U dove si adatta comodamente un pannello Cat6 a 48 porte. I pannelli di permutazione in fibra, utilizzati per corse di backbone, uplink e connessioni a lunga distanza, seguono un modello di densità di porte diverso. I pannelli in fibra duplex LC sono comunemente disponibili in configurazioni a 24 porte in 1U, mentre i sistemi a cassette in fibra MPO/MTP possono racchiudere 72 o più connessioni in fibra in un singolo pannello 1U.

Espansione della rete pianificata

Un pannello di permutazione di rete non è qualcosa che si sostituisce ogni due anni. Si prevede che un’infrastruttura di cablaggio in rame installata correttamente durerà dai 15 ai 25 anni nell'ambito del normale uso commerciale. Ciò significa che il numero di porti che scegli oggi deve soddisfare una crescita che non puoi prevedere completamente. Un’azienda con 30 dipendenti oggi potrebbe averne 60 entro cinque anni. Aumentare l'altezza libera dimensionando la porta successiva, da 24 a 48 o da 48 a 96, è quasi sempre più economico che adattare pannelli aggiuntivi e stendere nuovamente i cavi in ​​un secondo momento.

Tipi di patch panel e come varia il numero di porte tra di essi

Non tutti i patch panel di rete sono costruiti allo stesso modo. Il design interno del pannello influisce sul numero di porte che possono essere ospitate fisicamente, su come vengono gestiti i cavi sul retro e sulla facilità con cui il pannello può essere riconfigurato o riparato.

Pannelli patch punch-down fissi

I pannelli fissi sono dotati di jack preinstallati collegati direttamente tramite uno strumento da 110 punzoni sul retro. Questi sono il tipo più comune nelle installazioni di cablaggio strutturato e sono disponibili in tutti i numeri di porte standard: 12, 24, 48 e 96. Poiché i jack sono integrati in modo permanente, i pannelli fissi sono robusti ed economici per le installazioni in cui è improbabile che la disposizione dei cavi cambi frequentemente. Sono disponibili nelle classificazioni Cat5e, Cat6 e Cat6A e supportano gli standard di cablaggio T568A e T568B.

Pannelli d'interconnessione Keystone

I pannelli Keystone utilizzano un design modulare in cui i singoli inserti jack Keystone si incastrano in un telaio del pannello vuoto. Uno chassis con pannello patch keystone a 24 porte dispone di 24 slot keystone, ma puoi popolare solo le porte necessarie. Se inizi con 16 drop attivi, installi 16 jack e lasci vuoti i restanti 8 slot per un uso futuro. Questa modularità significa anche che puoi combinare tipi di jack – RJ45, coassiale, fibra, HDMI – all'interno dello stesso pannello. I pannelli Keystone sono leggermente più costosi per porta rispetto ai pannelli fissi ma offrono una notevole flessibilità in ambienti dinamici.

Pannelli d'interconnessione angolati

I pannelli di permutazione angolati posizionano la parte anteriore della porta con un angolo di 45 gradi verso un lato del rack. Questo design è particolarmente utile in ambienti ad alta densità in cui i cavi patch devono uscire in modo pulito verso un sistema di gestione dei cavi verticale adiacente senza creare curve strette. I pannelli angolari sono comunemente utilizzati nelle configurazioni a 48 e 96 porte nei data center. Il design angolato non modifica il numero di porte ma migliora significativamente l'ergonomia della gestione dei cavi quando vengono collegate contemporaneamente dozzine di cavi patch.

Pannelli patch in fibra ottica

I pannelli patch in fibra utilizzano connettori LC, SC o MPO e seguono standard di densità diversi rispetto ai pannelli in rame. Solitamente è sufficiente un pannello patch in fibra 1U standard con connettori duplex LC 24 porti , che equivale a 24 connessioni in fibra individuali o 12 collegamenti duplex. I pannelli in fibra basati su cassette MPO ad alta densità possono fornire Da 72 a 96 connessioni in fibra in un singolo chassis 1U , rendendoli la soluzione di riferimento per l'infrastruttura backbone in grandi edifici e data center. I pannelli patch in fibra sono dispositivi passivi, non richiedono alimentazione, ma richiedono molta più attenzione durante l'installazione per evitare danni al connettore e perdita di inserimento.

Come i pannelli di permutazione si inseriscono nella vostra infrastruttura di rete complessiva

Un pannello di permutazione non funziona in modo isolato. È il punto terminale centrale che collega i cavi orizzontali permanenti dall'area di lavoro alle apparecchiature di rete attive nella sala telecomunicazioni o nel data center. Capire dove si trova il pannello di connessione nella progettazione complessiva della rete chiarisce perché la pianificazione del conteggio delle porte è così critica.

In un tipico progetto di cablaggio strutturato, i cavi orizzontali corrono dalle prese a muro o dalle scatole a pavimento di ciascuna postazione di lavoro fino al pannello di connessione nell'armadio IDF (Intermediate Distribution Frame) più vicino. Dal pannello patch, cavi patch corti, solitamente lunghi da 1 a 3 piedi, si collegano alle porte corrispondenti sullo switch del livello di accesso. Ciascuna porta sul pannello di connessione corrisponde esattamente a una derivazione fisica del cavo , che a sua volta si connette a un dispositivo di rete presso l'utente. Questa relazione uno a uno è ciò che rende la pianificazione del conteggio delle porte un riflesso diretto del conteggio dei dispositivi.

Il patch panel funge anche da livello di documentazione per l'intero impianto di cablaggio orizzontale. Quando le porte sono chiaramente etichettate con numeri di stanza, numeri di scrivania o ID di dispositivi, la risoluzione dei problemi di una connessione difettosa diventa una questione di tracciare un'etichetta anziché strisciare attraverso i muri. È qui che il numero di porte influisce sull'efficienza operativa: un pannello a 24 porte ben popolato con etichette trasparenti è molto più facile da gestire rispetto a un pannello a 48 porte sovraffollato in cui metà delle porte non sono etichettate e i cavi patch sono aggrovigliati.

Best practice per l'utilizzo delle porte per i pannelli di permutazione di rete

Avere il numero corretto di porte su un pannello di connessione è importante, ma è altrettanto importante il modo in cui vengono utilizzate e gestite tali porte. I professionisti del settore seguono una serie di convenzioni pratiche che mantengono l'infrastruttura di cablaggio pulita, documentabile e manutenibile per tutta la sua durata.

• Etichettare ogni porta sia sulla parte anteriore che su quella posteriore del pannello prima di iniziare il cablaggio. Utilizzare uno schema di denominazione coerente, ad esempio il numero della stanza seguito dal numero della presa (ad esempio, 204-A, 204-B), in modo che qualsiasi tecnico possa fare riferimenti incrociati tra il pannello e la planimetria senza conoscere preventivamente l'installazione.
• Non riempire mai un pannello di connessione al 100% della capacità durante l'installazione iniziale. Prenota almeno il 20% dei porti per spostamenti, aggiunte e modifiche future. Su un pannello a 24 porte, ciò significa puntare a non più di 19 connessioni attive il primo giorno.
• Utilizza cavi patch codificati a colori per segmentare visivamente i tipi di traffico. Una convenzione comune è il blu per i dati, il grigio per il VoIP, il giallo per il traffico di gestione e il rosso per le connessioni alle infrastrutture critiche. Questa codifica a colori funziona solo se è documentata e applicata in modo coerente.
• Installare un sistema di gestione cavi orizzontale 1U sopra o sotto ciascuna fila di pannelli. Ciò mantiene organizzati i cavi patch, impedisce un'eccessiva tensione sui connettori RJ45 e consente di spostare o sostituire un cavo patch senza disturbare le connessioni adiacenti.
• Documenta ogni porta in un database o in un foglio di calcolo per la gestione dei cavi immediatamente dopo l'installazione. La documentazione a livello di porta diventa lo strumento più prezioso per qualsiasi team IT che gestisce l'infrastruttura anni dopo il passaggio dell'installatore originale.
• Utilizzare cavi patch non più lunghi del necessario. Una lunghezza eccessiva del cavo crea un allentamento che si accumula e blocca il flusso d'aria nel rack. Per i collegamenti tra un pannello patch e uno switch nello stesso rack, sono quasi sempre sufficienti cavi patch da 1 piede o 2 piedi.

Calcolo del numero corretto di porte del patch panel per la tua distribuzione

Esiste un metodo semplice per dimensionare correttamente l'installazione di un pannello di permutazione. Si inizia con un conteggio fisico e si conclude con un modello di assegnazione dei porti che tiene conto delle esigenze attuali e della crescita a breve termine.

1. Contare tutti i cavi attivi terminando nell'armadio. Includi workstation, telefoni, AP, fotocamere, stampanti e qualsiasi dispositivo dedicato.
2. Aggiungi porte dell'infrastruttura per uplink, connessioni patch tra IDF e MDF e qualsiasi porta di gestione che intendi connettere tramite il pannello anziché direttamente nello switch.
3. Applicare un buffer di crescita del 20%. al totale combinato. Se disponi di 40 derivazioni attive e 4 porte dell'infrastruttura, il numero operativo è 44, più il 20% = circa 53 porte necessarie.
4. Arrotondare per eccesso alla dimensione del pannello standard successivo . Nell'esempio precedente, 53 porte vengono arrotondate a due pannelli da 48 porte (96 porte in totale), garantendo un margine generoso. In alternativa, se il budget e lo spazio sono limitati, un singolo pannello da 48 porte più un pannello da 12 porte fornisce 60 porte su 3U di spazio rack: una soluzione ragionevole e più economica.
5. Conferma la disponibilità dello spazio sul rack sommando i requisiti U per ogni componente (switch, router, pannelli di connessione, gestori di cavi, unità UPS) e verificando che si adattino all'altezza totale del rack.

Questo calcolo in cinque passaggi richiede meno di 30 minuti su una nuova installazione e consente di risparmiare ore di risoluzione dei problemi reattiva e di ricablaggio successivo. Costituisce inoltre la base di un documento sulle specifiche di cablaggio a cui gli appaltatori possono fare offerte e a cui il team IT può fare riferimento quando l'infrastruttura viene ereditata o ceduta.

Errori comuni nella scelta del numero di porte del pannello patch

Anche i progettisti di rete esperti commettono errori di dimensionamento quando specificano i pannelli di permutazione. Vale la pena comprendere questi errori perché sono quasi sempre evitabili con un po’ di pianificazione anticipata.

Sottospecificare il numero di porte per risparmiare sui costi

Un pannello a 24 porte costa dai 30 agli 80 dollari circa a seconda della categoria. Un pannello a 48 porte costa dai 60 ai 150 dollari. La differenza di prezzo è piccola in termini assoluti, ma il costo di ricablare un armadio che non era stato specificato adeguatamente (stilare un nuovo cavo, acquistare pannelli aggiuntivi e gestori di cavi, pagare un tecnico per un’intera giornata di lavoro) può facilmente raggiungere dai 1.000 ai 5.000 dollari o più per un singolo IDF. Scegliere un pannello più piccolo per risparmiare $ 40 in anticipo è una falsa economia in quasi tutti gli scenari di distribuzione commerciale.

Specifiche eccessive senza considerare lo spazio sul rack

Passare direttamente a un pannello a 96 porte quando si hanno solo 30 drop è altrettanto problematico. Un pannello a 96 porte semipopolato spreca spazio sul rack, costa più del necessario e crea un layout confuso in cui le porte attive sono sparse su un'ampia superficie. Ancora più importante, i pannelli di grandi dimensioni richiedono gestori di cavi proporzionalmente più grandi e più cavi patch, che consumano unità rack che potrebbero essere assegnate ad apparecchiature attive.

Ignorare la compatibilità delle categorie di cavi

L'installazione di pannelli di permutazione Cat6 su cavi orizzontali Cat6A riduce le prestazioni dell'intero canale. Il pannello di connessione fa parte del collegamento permanente e deve essere classificato almeno nella stessa categoria del cavo che termina. Allo stesso modo, l'utilizzo di un pannello patch Cat5e con cavo Cat6 annulla i miglioramenti di diafonia e larghezza di banda forniti dal cavo Cat6. Abbina sempre la categoria del pannello di connessione alla categoria del cavo e verificare che il canale completo (pannello, cavo patch, jack e cavo orizzontale) venga testato e certificato insieme dopo l'installazione.

Dimenticare di tenere conto delle porte Uplink e Backbone

Molti progettisti contano solo i cavi orizzontali rivolti verso l'utente e dimenticano che anche i cavi di uplink tra gli IDF e l'MDF terminano nel pannello di connessione. In un edificio a tre piani con un MDF centrale, ogni IDF necessita di almeno due o quattro porte di uplink per la dorsale in fibra o gli uplink in rame allo switch centrale. Queste porte consumano spazio sul pannello proprio come qualsiasi altra connessione e devono essere incluse nel calcolo del numero di porte fin dall'inizio.

Conteggi delle porte del pannello patch in scenari di distribuzione specifici

Le implementazioni nel mondo reale variano enormemente in termini di scala e complessità. L'esame di scenari specifici aiuta a tradurre i principi astratti del conteggio delle porte in decisioni concrete.

Piccolo ufficio con 15 dipendenti

Un ufficio a un piano con 15 postazioni di lavoro genera in genere da 30 a 40 cadute di cavi se si considerano doppie cadute di cavi per scrivania (una per i dati, una per VoIP), due o tre punti di accesso wireless, una stampante di rete e un paio di cavi di riserva nelle sale conferenze. Un singolo Pannello di permutazione a 48 porte lo gestisce comodamente con da 8 a 18 porte di riserva. Questa configurazione può essere inserita in un armadio con montaggio a parete da 12U insieme a uno switch a 48 porte e un piccolo UPS.

Ufficio aziendale su più piani con 200 dipendenti

Un ufficio da 200 persone distribuito su quattro piani avrà in genere un IDF per piano e un MDF centrale. Ogni IDF serve 50 dipendenti con un fabbisogno di circa 100-130 cavi per piano da due a tre pannelli a 48 porte per IDF o in alternativa un mix di pannelli a 48 e 24 porte a seconda dell'esatto numero di cadute. L'MDF aggrega gli uplink del backbone da tutti e quattro gli IDF e ospita l'infrastruttura centrale dello switch, richiedendo in genere pannelli di permutazione aggiuntivi solo per i cavi di uplink.

Gabinetto del data center di colocation

In un data center in colocation, un singolo cabinet da 42U può ospitare da 10 a 20 server, ciascuno con da 2 a 4 interfacce di rete. Ciò si traduce in da 20 a 80 porte di rete attive in un singolo rack. Una densità elevata Pannello patch a 96 porte a 2U è la soluzione preferita in questo caso, spesso utilizzata insieme a uno switch top-of-rack e cassette in fibra MPO per gli uplink. L'obiettivo è quello di terminare il maggior numero possibile di connessioni con il minor numero di unità rack, lasciando più spazio per le apparecchiature che generano entrate.

Edificio scolastico o universitario

Le strutture educative presentano sfide di cablaggio uniche perché combinano aule ad alta densità con modelli di occupazione variabili. Una tipica aula di scuola secondaria potrebbe avere 35 postazioni studente più una postazione insegnante, un proiettore e uno o due punti di accesso: da 10 a 15 cavi per aula. Un edificio con 20 aule genera da 200 a 300 gocce che devono essere distribuite tra più IDF. I pannelli a 48 porte sono il cavallo di battaglia in questi ambienti, con il conteggio esatto determinato da quante gocce sono aggregate in ciascun armadio.
