Ho bisogno di un interruttore se ho un pannello patch?

La risposta breve: sì, hai ancora bisogno di un passaggio

Un pannello patch e uno switch di rete non sono intercambiabili: servono a scopi completamente diversi e sono necessari entrambi per una rete cablata funzionante. A pannello di permutazione della rete è un dispositivo passivo: organizza e termina i cavi provenienti da tutta la casa o dall'edificio in un'unica posizione centrale. Non instrada il traffico, non assegna indirizzi IP né fornisce alcuna funzionalità di rete attiva di sorta. Uno switch, d'altra parte, è un dispositivo attivo che sposta effettivamente i dati tra i dispositivi collegati.

Pensa a un pannello di connessione come il centralino di un operatore telefonico di un vecchio film: mantiene tutte le connessioni ordinatamente in un punto, ma non succede nulla finché qualcuno (l'interruttore) non collega effettivamente le chiamate. Senza un interruttore a valle, il pannello di connessione è solo un costoso organizzatore di cavi. I dispositivi collegati alle porte del patch panel non avranno alcuna connettività di rete.

La configurazione standard in quasi tutte le installazioni cablate si presenta così: il cablaggio strutturato va dalle prese a muro in tutto l'edificio fino a un rack o armadio centrale, dove ciascun cavo termina sul retro del pannello di connessione. I cavi patch corti sulla parte anteriore del pannello collegano quindi le singole porte alle porte corrispondenti su uno switch di rete. Lo switch collega tutto insieme e si connette a monte al router o al gateway ISP.

Cosa fa realmente un pannello patch

A pannello di permutazione della rete è un punto terminale: niente di più, niente di meno. In pratica, gli installatori fissano i singoli conduttori di ciascun cavo Cat5e, Cat6 o Cat6A nella parte posteriore del pannello utilizzando uno strumento di perforazione. Ciò crea una connessione solida e permanente tra ciascun cavo lungo e la porta del pannello. La parte anteriore del pannello presenta jack RJ45, che accettano cavi patch standard.

Il valore di un patch panel dipende quasi interamente dall'organizzazione e dalla flessibilità. Senza uno, avresti dozzine di cavi penzolanti nel rack o nell'armadio dell'attrezzatura, ciascuno dei quali deve essere abbastanza lungo da raggiungere direttamente lo switch. Ogni volta che desideri riassegnare quale stanza si connette a quale VLAN o quale porta dello switch, dovresti spostare cavi permanenti ingombranti e rigidi. Con un pannello patch, i percorsi permanenti rimangono permanentemente al loro posto e basta semplicemente sostituire i cavi patch corti e flessibili sulla parte anteriore.

Non c'è amplificazione del segnale, elaborazione dei dati e nessuna intelligenza all'interno di un pannello di connessione passivo. Elettricamente, è essenzialmente solo un insieme di connettori. Il segnale che entra nella porta 12 sul retro esce dalla porta 12 sul davanti, completamente invariato. Questo è il motivo per cui i pannelli di permutazione sono talvolta chiamati pannelli "stupidi" ed è anche il motivo per cui sono straordinariamente affidabili. Non c'è quasi nulla su cui fallire.

Tipi comuni di pannelli di permutazione

• Pannelli d'interconnessione Cat5e: Supporta fino a 1 Gbps, adatto per installazioni meno recenti o build economiche in cui non è necessario 10G.
• Pannelli d'interconnessione Cat6: Supporta in modo affidabile 1 Gbps su tutta la lunghezza e fino a 10 Gbps su percorsi brevi (fino a circa 55 metri). La scelta più comune oggi.
• Pannelli d'interconnessione Cat6A: Supporta 10 Gbps per corse complete di 100 metri. Più grandi, più costosi e utilizzati in ambienti commerciali o in configurazioni domestiche a prova di futuro.
• Pannelli d'interconnessione Keystone: Utilizza jack keystone rimovibili, offrendo flessibilità per combinare diversi tipi di cavi o standard in un unico pannello.
• Pannelli di permutazione passanti: Sono dotati di accoppiatori femmina-femmina su entrambi i lati, utili quando è necessario collegare insieme due cavi senza interruttore.

I pannelli di permutazione standard si montano in un rack per apparecchiature da 19 pollici e consumano 1U di spazio rack per 24 porte, il che li rende estremamente efficienti in termini di spazio. Un pannello a 48 porte in 2U può terminare i cavi da 48 stanze o posizioni.

Cosa fa realmente uno switch di rete

Uno switch di rete è un dispositivo attivo di livello 2 (e talvolta di livello 3) che inoltra frame Ethernet tra dispositivi collegati in base agli indirizzi MAC. Quando un dispositivo collegato alla porta 4 di uno switch vuole comunicare con un dispositivo sulla porta 17, lo switch legge l'indirizzo MAC di destinazione nel frame Ethernet, lo cerca nella tabella degli indirizzi MAC e invia il frame solo alla porta 17, non a tutte le porte. Questo è fondamentalmente diverso da un hub più vecchio, che trasmetterebbe comunque ogni pacchetto a ogni porta.

I moderni switch gestiti fanno molto di più: supportano VLAN per la segmentazione della rete, impostazioni di qualità del servizio (QoS) che danno priorità al traffico sensibile al fattore tempo come VoIP o videochiamate, mirroring delle porte per il monitoraggio della rete, aggregazione di collegamenti (LACP) per collegare più porte in un'unica connessione con larghezza di banda maggiore e statistiche dettagliate sul traffico per porta. Uno switch non gestito inoltra semplicemente il traffico automaticamente senza interfaccia di configurazione, il che va bene per le piccole reti domestiche.

Per la maggior parte delle configurazioni domestiche e di piccoli uffici, an switch gigabit non gestito con 8 o 16 porte costa tra $ 20 e $ 60 e fornisce tutto il necessario. Uno switch gestito con 24 porte parte da circa 150-200 dollari per i modelli entry-level e aumenta in modo significativo per l'hardware di livello aziendale con uplink 10G.

Come funzionano insieme i pannelli patch e gli interruttori

Comprendere la relazione tra un pannello di permutazione e un interruttore è fondamentale per pianificare qualsiasi installazione di cablaggio strutturato. I due dispositivi vengono quasi sempre utilizzati fianco a fianco nello stesso rack, collegati tra loro tramite cavi patch corti. Ecco il percorso completo dei dati da un dispositivo in una stanza a Internet:

1. Un computer si collega a una piastra a muro in una stanza utilizzando un cavo patch corto.
2. La piastra a muro si collega a un lungo cavo strutturato (tipicamente Cat6) che attraversa pareti e soffitti fino all'armadio o al rack di rete.
3. Il cavo termina sul retro del pannello di connessione in una porta numerata specifica.
4. Un breve cavo patch sulla parte anteriore del pannello collega quella porta a una porta numerata sullo switch.
5. Lo switch elabora il traffico e si collega a monte al router tramite un altro cavo.
6. Il router gestisce l'accesso a Internet e si connette al modem ISP o ONT.

Il pannello di connessione è i passaggi 3–4 di quel percorso. Rimuovilo e i cavi continueranno a funzionare: li collegheresti semplicemente direttamente allo switch, ma perdi tutti i vantaggi organizzativi. Questo è in realtà comune nelle installazioni più piccole: se si hanno solo 4-6 cavi, molte persone saltano completamente il pannello di connessione e terminano ciascun cavo direttamente con un connettore RJ45 che si collega direttamente allo switch. Il compromesso è che la riassegnazione o la risoluzione dei problemi delle connessioni diventa più complicata man mano che aumenta il numero di esecuzioni.

Quando ha senso saltare il patch panel

Esistono scenari legittimi in cui è possibile rinunciare completamente al patch panel:

• Hai meno di 6 cavi e non prevedi l'espansione.
• I cavi non devono mai essere riassegnati a porte switch o VLAN diverse.
• Hai un budget limitato e desideri la configurazione più semplice possibile.
• L'installazione è temporanea o verrà comunque riconfigurata in modo significativo nel prossimo futuro.

Tuttavia, anche in piccole configurazioni, molti installatori consigliano un pannello di connessione perché la differenza di costo è minima (un pannello di connessione Cat6 di base a 12 porte costa circa $ 15-25) e semplifica notevolmente le modifiche future. La sostituzione di un cavo patch richiede 10 secondi; la nuova terminazione o il reinstradamento di un cavo permanente richiede molto più tempo.

Pannello patch e switch: confronto affiancato

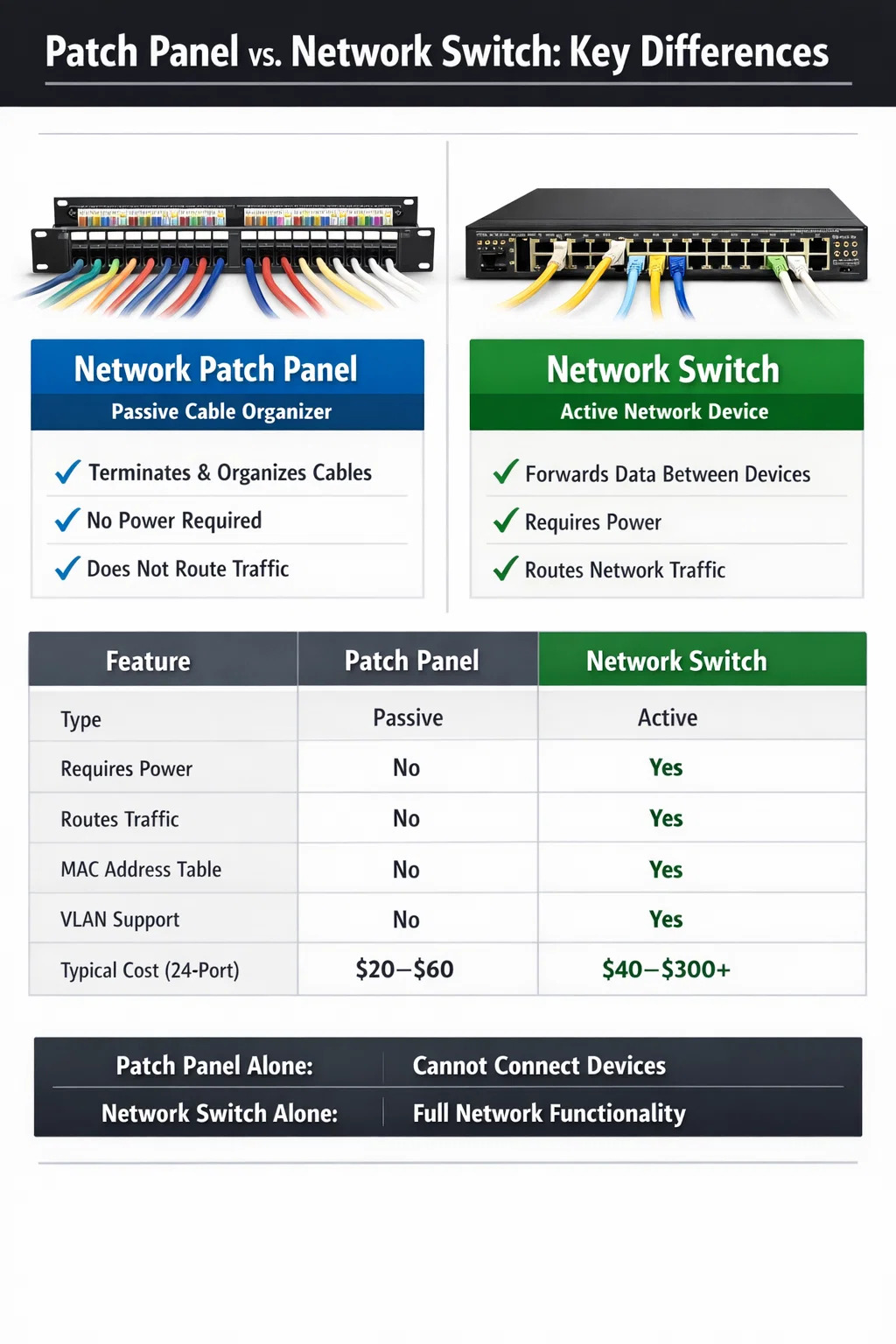

La tabella seguente riassume le principali differenze tra questi due dispositivi per rendere assolutamente chiaro il motivo per cui nessuno dei due da solo è sufficiente per una rete cablata completa:

Notate l'ultima riga: uno switch può funzionare senza un patch panel, ma un patch panel non può fornire alcuna funzione di rete senza uno switch. Ciò conferma che se devi sceglierne solo uno, l'interruttore è il dispositivo non negoziabile.

Hai bisogno di entrambi per una rete domestica?

Per una rete domestica con cablaggio strutturato, ovvero con cavi inseriti in prese a muro in più stanze, la risposta pratica è: sì, trarrai grandi benefici dall'averli entrambi . Ma il patch panel è facoltativo dal punto di vista puramente funzionale, mentre l'interruttore è obbligatorio.

Ecco uno scenario realistico: hai collegato il cavo Cat6 a sei stanze della tua casa. Hai un soggiorno, uno studio, una camera da letto, due stanze libere e un garage. Ogni cavo termina nel ripostiglio in cui risiede l'apparecchiatura ISP. Le tue opzioni sono:

Opzione A: interruttore del pannello patch

Tutti e sei i cavi si inseriscono nella parte posteriore di un pannello di connessione a 12 porte. Sei cavi patch corti sulla parte anteriore collegano ciascuna porta del pannello allo switch. Lo switch si collega al router. Costo aggiuntivo totale rispetto a una configurazione con solo switch: circa $ 20– $ 30 per un pannello patch di base a 12 porte. Vantaggi: il tuo armadio è organizzato, i cavi sono etichettati e la riassegnazione della connessione di qualsiasi stanza a una porta dello switch o VLAN diversa richiede pochi secondi.

Opzione B: Diretto allo switch (senza pannello patch)

Ogni cavo riceve un connettore RJ45 crimpato all'estremità e si collega direttamente allo switch. Funziona perfettamente e fa risparmiare $ 20–$ 30. Lo svantaggio è che ogni cavo deve essere abbastanza lungo da raggiungere direttamente lo switch e non esiste un livello di riassegnazione flessibile: spostare una connessione significa scollegare fisicamente e reinstradare cavi rigidi permanenti.

Per sei o meno corse in un ambiente domestico, l'opzione B va davvero bene. Per 12 o più esecuzioni o qualsiasi installazione che potrebbe crescere, a pannello di permutazione della rete vale fortemente il piccolo investimento.

Casi speciali: pannelli patch con commutazione integrata

Sul mercato sono disponibili prodotti che combinano la funzionalità del pannello di permutazione con la commutazione, a volte chiamati "pannelli di permutazione intelligenti" o "pannelli di permutazione intelligenti". Si tratta di prodotti di nicchia rivolti principalmente ai data center che necessitano di monitorare automaticamente la connettività a livello fisico. Utilizzano sensori e software per registrare quale cavo patch è collegato a quale porta, aiutando con la documentazione e il controllo in ambienti di grandi dimensioni con migliaia di connessioni.

Tuttavia, anche i pannelli di permutazione intelligenti non sono switch di rete. Richiedono ancora uno switch a valle per fornire la connettività di rete effettiva. Si tratta di un livello di gestione aggiuntivo, non di un sostituto per il passaggio all'hardware. I prezzi per questi sistemi partono da centinaia di dollari per pannello e crescono rapidamente: non sono rilevanti per le implementazioni domestiche o di piccoli uffici.

Esistono anche pannelli iniettori PoE (Power over Ethernet) che possono aggiungere funzionalità PoE a uno switch non PoE, ma, ancora una volta, funzionano insieme a uno switch, non al posto di uno. Per la maggior parte delle persone che leggono questo articolo, un pannello di permutazione passivo standard abbinato a un interruttore standard è l'approccio giusto.

Come dimensionare correttamente lo switch e il pannello patch

Uno degli errori più comuni nelle installazioni domestiche e di piccoli uffici è l'acquisto di hardware troppo piccolo per le esigenze future. L'aggiunta successiva di un secondo pannello di permutazione o di un interruttore introduce complessità e costi aggiuntivi. Ecco alcune linee guida pratiche per il dimensionamento:

Dimensionamento del pannello patch

• Conta i cavi attuali, quindi aggiungi almeno il 25-50% per l'espansione futura. Se adesso disponi di 16 esecuzioni, acquista un pannello a 24 porte.
• I pannelli di permutazione residenziali standard sono disponibili in configurazioni a 12, 24 e 48 porte. Il modello a 24 porte è il più versatile per l'uso domestico e in piccoli uffici.
• Assicurati che la categoria del pannello (Cat5e, Cat6, Cat6A) corrisponda o superi la categoria del cavo. La combinazione di un cavo Cat6A con un pannello patch Cat5e limita la velocità alle prestazioni Cat5e.

Cambia dimensionamento

• Contare le porte del pannello patch più eventuali dispositivi aggiuntivi che si collegheranno direttamente allo switch (NAS, server, WAP). Aggiungi 2-4 porti di sovraccarico.
• Se prevedi di alimentare punti di accesso o telecamere IP direttamente tramite Ethernet, scegli uno switch PoE. PoE standard fornisce fino a 15,4 W per porta; PoE fornisce fino a 30 W. La maggior parte dei moderni punti di accesso WiFi 6 richiedono PoE o versioni successive.
• Per l'uso domestico di solito è sufficiente uno switch Gigabit non gestito. Se desideri VLAN, ad esempio separando i dispositivi IoT dalla rete principale, hai bisogno di uno switch gestito.
• Prendi in considerazione una porta uplink SFP se in futuro potresti desiderare una connessione 10G a un NAS o un server, anche se non ne hai bisogno oggi.

Un tipico scaffale domestico ben progettato per una casa di medie dimensioni potrebbe includere a Pannello patch Cat6 a 24 porte, uno switch gestito Gigabit a 24 porte e un router , il tutto montato in un rack con montaggio a parete da 6U o 9U. Il costo totale delle apparecchiature per questo tipo di configurazione varia da circa $ 200 a $ 400 a seconda della scelta del marchio e della necessità di PoE.

Etichettatura e documentazione: il passaggio che la maggior parte delle persone salta

Avere sia un pannello di connessione che un interruttore ripaga completamente solo se li etichetti entrambi correttamente. La situazione più frustrante in qualsiasi rete cablata è trovarsi di fronte a un rack pieno di cavi patch senza avere idea di quale porta si colleghi a quale stanza. Un tester per cavi con generatore di toni risolve questo problema se si verifica, ma una buona etichettatura lo previene del tutto.

La procedura migliore consiste nell'assegnare a ciascun cavo un numero o un codice prima di installarlo. Ad esempio, etichetta ogni cavo su entrambe le estremità (alla presa a muro e al pannello di connessione) con lo stesso identificatore: "LR-1" per la porta 1 del soggiorno, "OFF-1" per la porta 1 dell'ufficio e così via. Contrassegnare la porta del pannello di connessione corrispondente con la stessa etichetta utilizzando un'etichettatrice o inserti di porta stampati. Quindi documentare la mappatura tra le porte del pannello patch e le porte dello switch in un semplice foglio di calcolo o diagramma di rete.

Ciò richiede 30-60 minuti in più durante l'installazione e consente di risparmiare enormi quantità di tempo nella successiva risoluzione dei problemi. Un pannello di connessione senza etichetta con 24 porte e un mix di cavi patch grigi dall'aspetto identico è quasi impossibile da gestire in modo efficiente , soprattutto se qualcun altro dovrà lavorare sulla rete in seguito.

Errori comuni quando si utilizzano insieme un pannello patch e uno switch

Anche gli installatori esperti incontrano problemi evitabili. Ecco gli errori più frequenti:

• Utilizzo di cavi patch di scarsa qualità: I cavi lunghi e permanenti sono generalmente di alta qualità, ma spesso le persone utilizzano cavi patch economici tra il pannello e l'interruttore. Cavi patch scadenti causano problemi di connettività intermittenti che sono difficili da diagnosticare. Utilizzare cavi classificati almeno nella stessa categoria del cablaggio strutturato.
• Tecnica di punch-down errata: Ciascun conduttore deve essere punzonato nella posizione corretta seguendo gli standard di cablaggio T568A o T568B ed entrambe le estremità di ciascun cavo devono utilizzare lo stesso standard. La combinazione di T568A sulla presa a muro e T568B sul pannello di connessione produce una coppia incrociata e nessun collegamento.
• Superamento del limite del canale di 100 metri: La lunghezza totale del canale (cavo permanente più cavi patch su entrambe le estremità) non deve superare i 100 metri per Cat5e e Cat6. Ai fini di questo totale contano entrambi i cavi patch della presa a muro e del rack. Mantenere i cavi patch corti (0,5–1 metro a ciascuna estremità) per preservare quanto più possibile il budget di 100 metri per la corsa permanente.
• Acquistare la categoria sbagliata del pannello di permutazione: Come accennato in precedenza, il pannello di connessione deve corrispondere alla categoria del cavo. L'installazione di un pannello Cat5e su percorsi Cat6A è un errore comune e costoso che limita permanentemente le prestazioni.
• Nessuna gestione dei cavi: Senza i passacavi orizzontali tra il pannello di connessione e l'interruttore, i cavi di connessione si piegano e si aggrovigliano in un pasticcio ingestibile nel giro di pochi mesi. Un pannello di gestione dei cavi da 1U tra ogni apparecchiatura costa circa $ 10–$ 15 e ne vale la pena.
• Non eseguire il test dopo la terminazione: Utilizza sempre un tester per cavi di base ad ogni passaggio dopo la perforazione, prima di chiudere i muri o far passare nuovi cavi. Il test di ciascuna corsa dura circa 30 secondi e rivela immediatamente eventuali guasti di cablaggio, coppie aperte o cortocircuiti.

Riepilogo: il modo giusto di pensare ai pannelli di permutazione e agli interruttori

A pannello di permutazione della rete è uno strumento organizzativo per il cablaggio strutturato. È completamente passivo, non richiede alimentazione e non fornisce alcuna funzionalità di rete da sola. Uno switch di rete è il cervello attivo della tua rete cablata: senza di esso, nulla comunica. Hai bisogno di un interruttore indipendentemente dal fatto che utilizzi un pannello patch.

Il pannello di connessione è opzionale, nel senso che è possibile far passare i cavi direttamente a un interruttore e saltare completamente il pannello. Ma per qualsiasi installazione con più di una manciata di cavi, il pannello di connessione si ripaga in termini di organizzazione, flessibilità e risparmio di tempo. Un pannello patch Cat6 a 24 porte costa meno di 40 dollari e semplifica enormemente la gestione di un sistema di cablaggio strutturato per gli anni a venire.

Se stai pianificando una nuova installazione, acquistali entrambi. Abbinali alla stessa categoria di cavi, etichetta tutto in modo chiaro, utilizza cavi patch di qualità tra di loro e avrai un'infrastruttura di rete cablata in grado di servire la tua casa o il tuo ufficio in modo affidabile per un decennio o più con una manutenzione minima.
