Come riparare il cavo patch in fibra ottica?

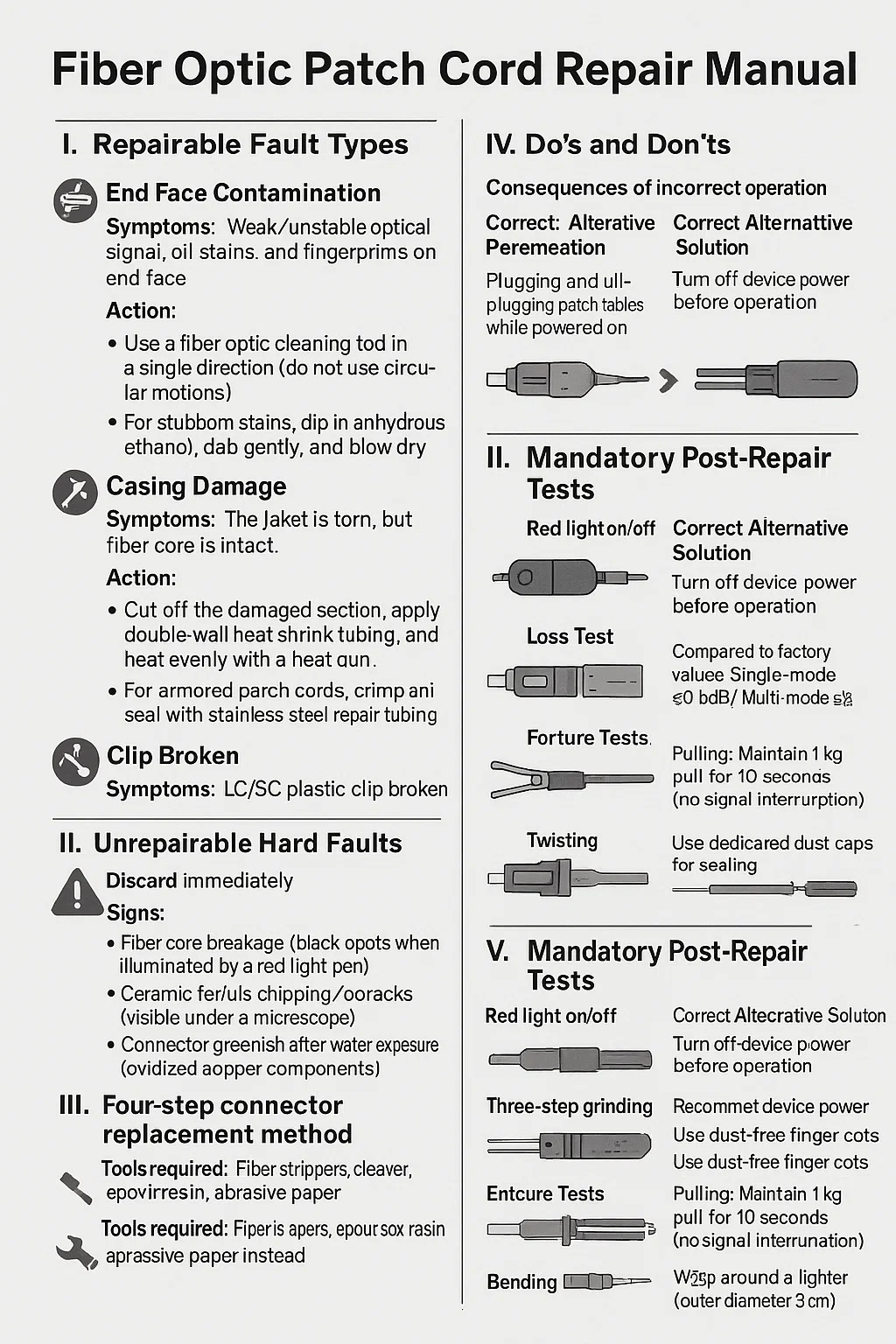

Cavo patch in fibra ottica Manuale di riparazione

I. Tipi di guasti riparabili
Fine della contaminazione del viso
Sintomi: segnale ottico debole/instabile, macchie d'olio e impronte digitali sulla parte terminale
Azione:
Utilizzare una bacchetta di pulizia in fibra ottica in un'unica direzione (non eseguire movimenti circolari).
Per le macchie ostinate, immergere in etanolo anidro, tamponare delicatamente e asciugare con il phon.
Controindicazioni: non utilizzare bastoncini di cotone o salviette di carta (i residui di fibre rappresentano un problema).
Danni alla custodia
Sintomi: Il rivestimento è strappato, ma il nucleo in fibra è intatto.
Azione:
Tagliare la sezione danneggiata, applicare una guaina termorestringente a doppia parete e riscaldare uniformemente con una pistola termica.
Per cavi di connessione armati, crimpare e sigillare con tubi di riparazione in acciaio inossidabile.
Clip rotta
Sintomi: la clip in plastica LC/SC è rotta.
Azione: Replace with a metal-shelled connector of the same model (re-termination is required).

II. Difetti gravi irreparabili
Scartare immediatamente. Segni:
Rottura del nucleo della fibra (punti neri quando illuminati da una penna a luce rossa)
Scheggiature/crepe della ghiera in ceramica (visibili al microscopio)
Connettore verdastro dopo l'esposizione all'acqua (componenti in rame ossidato)
Una fibra in un cavo di connessione MPO è difettosa

III. Metodo di sostituzione del connettore in quattro fasi
Strumenti necessari: spelafili, mannaia, resina epossidica, carta abrasiva
Rimozione dell'estremità della fibra: tagliare l'estremità danneggiata, lasciando almeno 15 cm di fibra in eccesso. Rimuovere 3 cm di rivestimento esterno e pulire il nucleo in fibra con una salvietta imbevuta di alcol. Infilare un nuovo connettore. Inserire la fibra nuda in un nuovo manicotto in ceramica LC/SC. Iniettare la resina epossidica blu e polimerizzare per 30 minuti. Taglio di precisione: utilizzare una mannaia per fibre per rimuovere verticalmente il nucleo in fibra in eccesso. La sezione trasversale deve sporgere ≤0,5 mm dal manicotto. Lucidatura finale della faccia
Rettifica in tre fasi:
Macinazione grossolana (disegnare una forma a "8" 10 volte con carta vetrata da 12μm)
Levigatura fine (disegnare una forma a "8" 20 volte con carta vetrata da 3μm)
Esame microscopico (nessun graffio al microscopio 200x)

IV. Cosa fare e cosa non fare

V. Test obbligatori post-riparazione
Luce rossa accesa/spenta. Accettabile se non sono presenti punti scuri lungo l'intero tratto (soprattutto in corrispondenza delle curve).
Prova di perdita
Rispetto ai valori di fabbrica: modalità singola ≤0,5 dB / modalità multipla ≤0,8 dB.
Test di tortura
Trazione: mantenere una trazione di 1 kg per 10 secondi (senza interruzione del segnale).
Torsione: ruotare entrambe le estremità di 180° (fluttuazione della perdita <0,3 dB).
Piegatura: avvolgere tre volte attorno a un accendino (diametro esterno 3 cm).
