Come testare i cavi patch in fibra ottica?

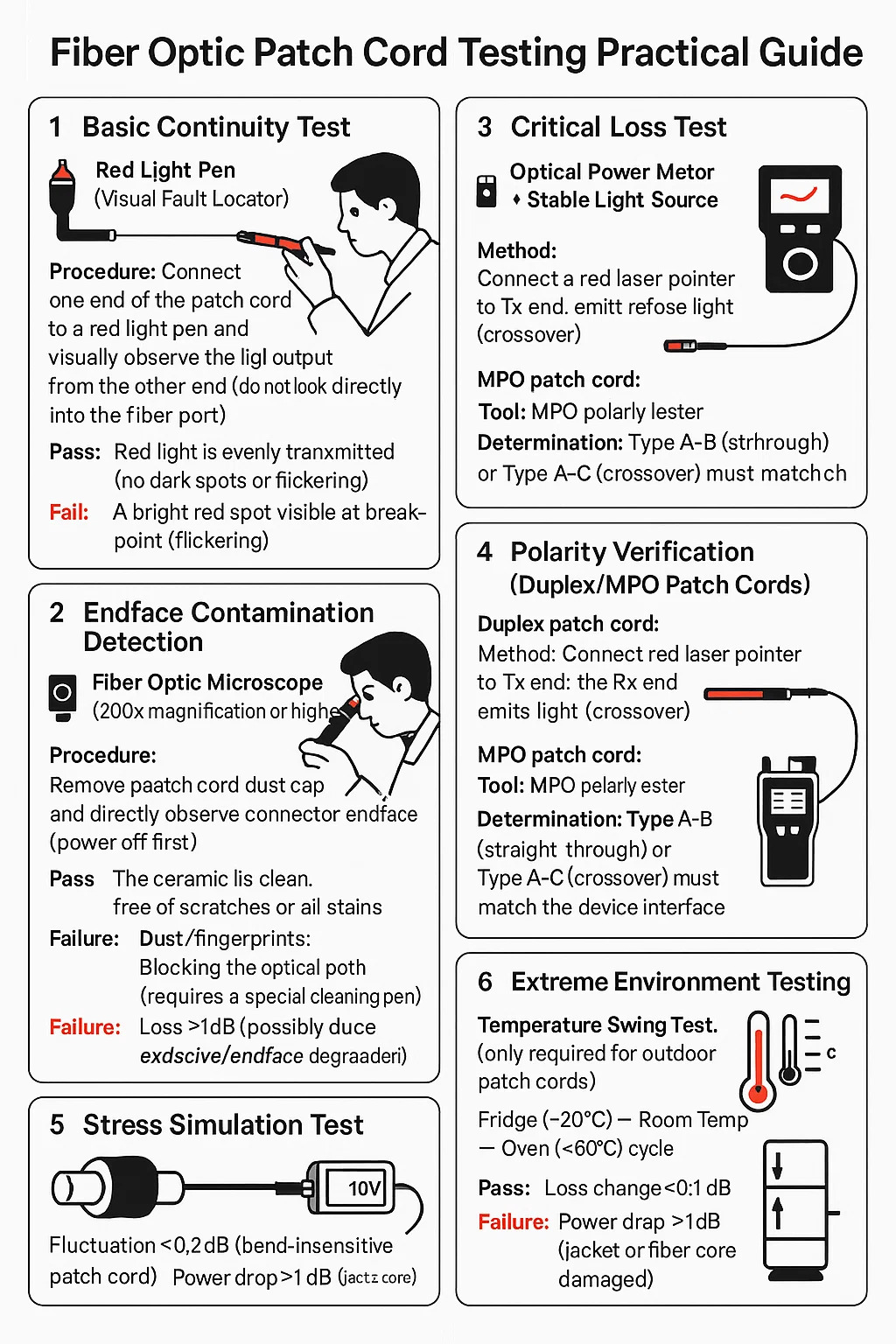

Cavo patch in fibra ottica Test Guida pratica

1. Test di continuità di base
Strumento: Red Light Pen (Visual Fair Locaratore)
Procedura: collegare un'estremità del cavo patch a una penna a luce rossa e osservare visivamente l'uscita della luce dall'altra estremità (non guardare direttamente nella porta della fibra).
Passaggio: la luce rossa viene trasmessa uniformemente (niente macchie scure o tremoli).
Fail: una macchia rossa brillante è visibile nel punto di interruzione (la posizione dell'interruzione del nucleo in fibra).

2. Rilevamento della contaminazione da endface
Strumento: microscopio in fibra ottica (ingrandimento 200x o superiore)
Procedura: rimuovere il tappo della polvere del cavo patch e osservare direttamente l'endface del connettore (spegnere prima).
Pass: la manica in ceramica è pulita, libera da graffi o macchie di olio.
Fallimento:
Polvere/impronte digitali: bloccare il percorso ottico (richiede una penna di pulizia speciale).
Cracks/Chips: scartare immediatamente (irreparabile).

3. Test di perdita critica
Strumento: misuratore di potenza di potenza ottica fonte di luce stabile
Procedura: collegare la sorgente luminosa a un'estremità del cavo patch ed emettere una luce di riferimento (ad es. 1310nm). Collegare un misuratore di potenza all'altra estremità e leggere il valore di perdita (DB).
Pass:
Cavo patch multimodali: ≤0,5 db (entro 100 metri).
Cavo di patch in modalità singola: ≤0,3 dB (entro 1 chilometro).
Fallimento: Loss >1dB (possible: excessive bending/endface degradation).

4. Verifica di polarità (cavi patch duplex/MPO)
Cavo patch duplex:
Metodo: collegare un puntatore laser rosso all'estremità TX; L'estremità RX dovrebbe emettere luce (crossover).
Cord Patch MPO:
Strumento: tester di polarità MPO
Determinazione: il tipo A-B (dritto-through) o il tipo A-C (crossover) deve corrispondere all'interfaccia del dispositivo.

5. Test di simulazione dello stress
Scenario: rischio di piegarsi/tirare il cavo patch dopo la distribuzione
Procedura:
Avvolgi il cavo patch tre volte attorno a un cilindro di diametro da 4 cm.
Monitorare la fluttuazione della potenza ottica in tempo reale durante il test.
Pass: fluttuazione ≤0.2db (cavo patch insensibile alla curva). Fallimento: caduta di potenza> 1db (giacca o nucleo in fibra danneggiata).

6. Test dell'ambiente estremo
Test di oscillazione della temperatura (richiesto solo per i cavi patch esterni):
Fridge (-20 ° C) → Temperatura ambiente → Ciclo del forno (60 ° C) 3 volte.
Pass: variazione di perdita <0,1db.
Test impermeabile (cavi patch con classifica IP67):
Immergi il connettore in acqua per 30 minuti, asciuga e misura la resistenza all'isolamento (> 1000MΩ).
Metodi di divieto e soluzioni alternative
