Quali sono i due tipi di patch panel?

I due tipi di patch panel: una risposta diretta

I due tipi principali di patch panel sono pannelli di permutazione cablati (fissi). e pannelli di permutazione modulari (keystone). . Queste due categorie costituiscono la base del cablaggio strutturato praticamente in ogni data center, sala server e installazione di rete commerciale. Comprendere la differenza tra loro è essenziale prima di acquistare un pannello di connessione di rete o progettare un layout di cablaggio, perché la scelta sbagliata può creare costi inutili, inflessibilità o problemi di prestazioni in futuro.

Un pannello di connessione cablato viene fornito con i cavi già terminati sul retro del pannello in fabbrica. Un pannello di connessione modulare, d'altra parte, viene fornito come un telaio vuoto che accetta jack keystone intercambiabili, consentendo all'installatore di scegliere tipi di connettori, categorie e persino combinare tipi di supporti all'interno di un singolo pannello. Entrambi svolgono la stessa funzione principale, ovvero organizzare e instradare le connessioni di rete, ma lo fanno in modi fondamentalmente diversi e si adattano a diversi scenari di implementazione.

Pannelli di permutazione cablati: preterminati e pronti per l'implementazione

Un pannello patch cablato, a volte chiamato pannello patch fisso o punch-down, ha le porte posteriori già terminate con blocchi punch-down stile 110 o connettori simili. I cavi provenienti dal campo (prese a muro, passerelle portacavi, scatole da pavimento) vengono punzonati direttamente su questi blocchi utilizzando uno strumento di punzonatura. La parte anteriore del pannello espone porte RJ45 standard dove cavi patch corti collegano le apparecchiature al resto della rete.

Questo tipo di pannello patch di rete è il tradizionale cavallo di battaglia del cablaggio strutturato. È ampiamente disponibile in Configurazioni a 24 e 48 porte e la maggior parte dei modelli occupa 1U o 2U di spazio rack. Le opzioni standard sono classificate per prestazioni Cat5e, Cat6 o Cat6A, con pannelli Cat6A in grado di supportare 10 Gigabit Ethernet su distanze fino a 100 metri .

Vantaggi dei patch panel cablati

• Costo iniziale per porta inferiore rispetto alle alternative modulari
• Qualità di terminazione uniforme a livello di fabbrica su tutte le porte
• Processo di installazione più semplice per distribuzioni uniformi su larga scala
• Affidabilità comprovata in ambienti con migliaia di porte installate
• Ampia disponibilità da fornitori tra cui Panduit, Leviton, Belden e CommScope

Limitazioni dei pannelli di permutazione cablati

Lo svantaggio principale è l’inflessibilità. Ogni porta su un pannello cablato è dello stesso tipo di connettore. Se hai bisogno di un mix di porte in rame Cat6 insieme a connessioni in fibra o coassiali, non puoi ottenerlo all'interno di un singolo pannello cablato. Inoltre, se una singola porta viene danneggiata, sostituirla solitamente significa sostituire o riterminare l'intero pannello o almeno quel singolo blocco. Per gli ambienti in cui i requisiti di cablaggio evolvono frequentemente, questa rigidità diventa un vero problema operativo.

I pannelli di permutazione cablati sono più adatti per implementazioni di uffici di grandi dimensioni, reti scolastiche e ambienti industriali in cui centinaia di percorsi di rame identici devono essere risolti in modo rapido ed economico. Un tipico pannello cablato Cat6 a 48 porte può costare da $ 30 a $ 80, rendendolo interessante per progetti sensibili al budget.

Pannelli patch modulari: flessibili e pronti per il futuro

Un pannello di permutazione modulare è uno chassis vuoto, generalmente offerto in frame da 12, 24 o 48 porte, progettato per accettare jack keystone individuali. Ogni slot nel telaio può contenere un tipo diverso di jack: Cat5e, Cat6, Cat6A, fibra LC, fibra SC, tipo F coassiale o anche moduli keystone USB o HDMI. Ciò rende il pannello di permutazione di rete modulare l'opzione più versatile oggi disponibile nel cablaggio strutturato.

L'installazione prevede l'inserimento dei jack keystone scelti nel telaio del pannello, quindi la terminazione di ciascun jack individualmente. I jack stessi possono essere perforati, senza attrezzi o preterminati a seconda del modello di jack selezionato. Una volta installato, la parte anteriore di ciascun jack presenta all'utente l'interfaccia della porta appropriata.

Vantaggi dei pannelli patch modulari

• Piena flessibilità per combinare tipi di connettori all'interno di un singolo pannello
• Riparazioni semplici a livello di porta: sostituisci un singolo jack keystone danneggiato senza sostituire l'intero pannello
• Scalabilità: inizia con un pannello parzialmente popolato e aggiungi porte man mano che le esigenze crescono
• Supporta aggiornamenti futuri scambiando i moduli keystone con categorie con rating più elevato
• Ideale per data center, installazioni AV e ambienti multimediali

Limitazioni dei pannelli patch modulari

I pannelli modulari comportano un costo per porta più elevato. Un solo telaio per pannello trapezoidale modulare a 24 porte di qualità può costare dai 20 ai 50 dollari, e ogni singolo jack keystone Cat6A può aggiungere altri 5-15 dollari per porta. Per un pannello modulare Cat6A a 48 porte completamente popolato, i costi totali dei componenti possono raggiungere $ 300– $ 600 o più , rispetto a meno di $ 100 per un pannello cablato equivalente. Anche il tempo di manodopera è più elevato, poiché ciascun martinetto deve essere terminato individualmente e bloccato in posizione.

La coerenza delle prestazioni dipende anche dalla qualità dei singoli jack keystone selezionati. La combinazione di jack di terze parti di bassa qualità in un telaio del pannello di marca può produrre misurazioni incoerenti di diafonia e perdita di inserzione, potenzialmente fallendo i test di certificazione del canale. Quando possibile, utilizzare sempre martinetti e telai del sistema testato e certificato dello stesso produttore.

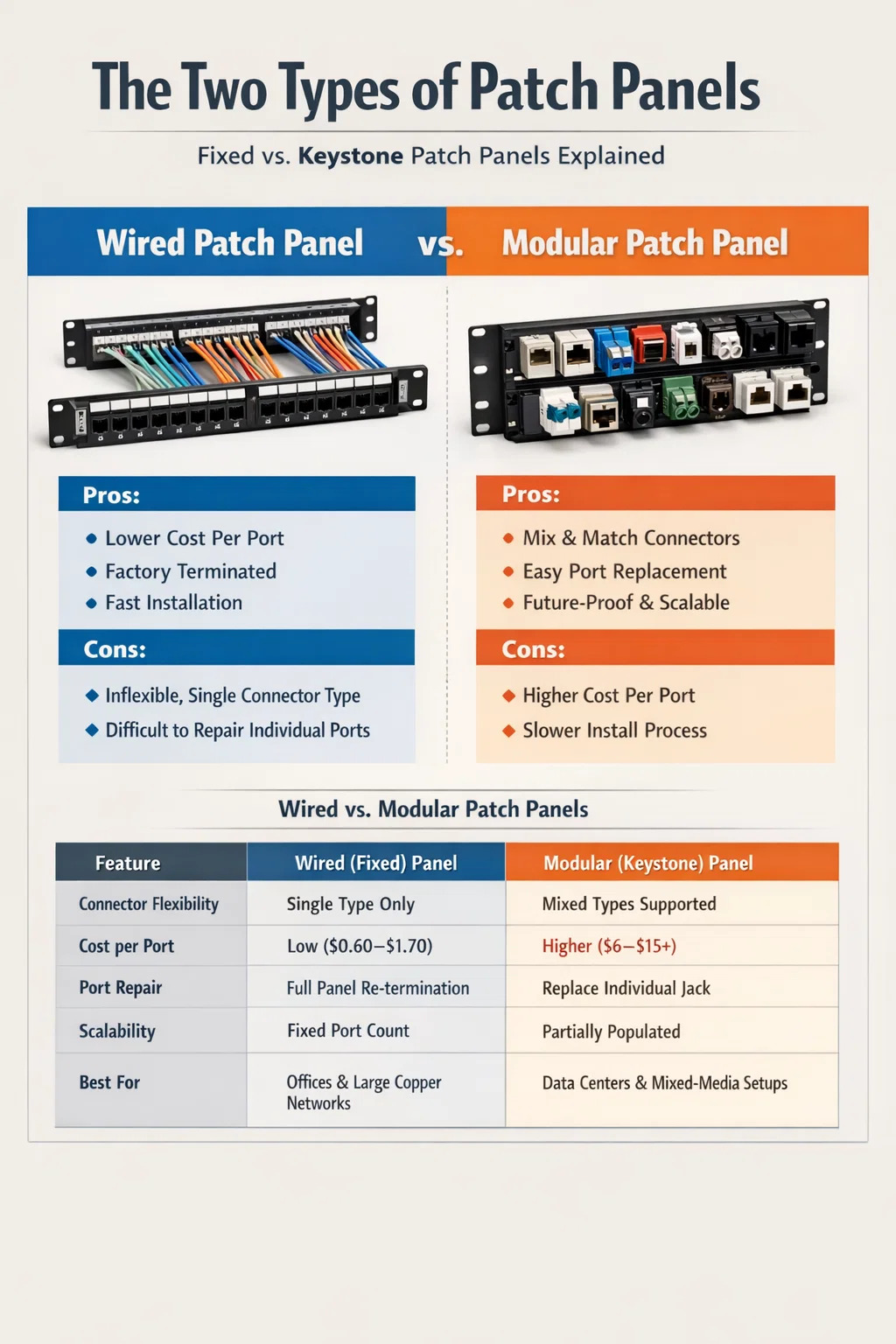

Confronto affiancato: pannelli patch cablati e modulari

La tabella seguente riassume le differenze principali per aiutarti a decidere quale tipo di pannello di connessione di rete si adatta ai requisiti del tuo progetto.

Come scegliere il giusto Pannello patch di rete per il tuo progetto

La scelta tra un pannello di permutazione di rete cablato e modulare dipende da quattro fattori pratici: budget, varietà di media, crescita prevista e aspettative di manutenzione. Non esiste un'opzione universalmente superiore: entrambi i tipi vengono implementati con successo ogni giorno nelle installazioni professionali.

Progetti basati sul budget

Se il progetto prevede la conclusione 100 o più corse in rame della stessa categoria e cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Ambienti misti e data center

I data center combinano abitualmente Ethernet in rame, uplink in fibra e talvolta connessioni coassiali o audio nello stesso rack. Un pannello di connessione di rete modulare gestisce tutti questi elementi in un unico frame 1U, mantenendo il rack organizzato e riducendo il numero di pannelli necessari. Molti data center aziendali adottano come standard i pannelli modulari proprio perché possono aggiornare singole porte in fibra da 1G LC a 10G LC o 25G LC semplicemente sostituendo i moduli keystone, senza rieseguire i cavi o sostituire interi pannelli.

Manutenzione e funzionalità a lungo termine

Negli ambienti con un elevato tasso di abbandono delle porte (spazi di coworking, centri business di hotel, luoghi di eventi), i singoli jack keystone subiscono abusi fisici da ripetuti cicli di plug-in e plug-out. Un pannello modulare consente a un tecnico di sostituire un jack usurato in meno di due minuti, al costo dei pezzi di 5-10 dollari, senza disturbare altre connessioni. La stessa riparazione su un pannello cablato richiede la ripunzonatura di un blocco o la sostituzione dell'intero pannello, il che può significare 30-60 minuti di inattività per incidente.

A prova di futuro e aggiornamenti tecnologici

Gli standard di rete si evolvono. Cat6A è ora il minimo consigliato per le nuove installazioni commerciali secondo TIA-568.2-D e 10GBase-T è sempre più comune anche negli ambienti delle PMI. Se distribuisci un pannello Cat6 cablato oggi e necessiti di prestazioni Cat6A tra tre anni, sostituirai l'intero pannello. Con un pannello modulare, si scambiano i jack keystone mantenendo il telaio. Questa distinzione conta meno in un armadio a 24 porte, ma diventa significativa in un armadio a 24 porte Data center a 10 rack con 480 porte .

Oltre le due tipologie principali: pannelli di permutazione angolati, schermati e ciechi

Sebbene cablato e modulare siano le due categorie fondamentali, entrambi i tipi sono disponibili in varianti specializzate che soddisfano requisiti di installazione specifici.

Pannelli d'interconnessione angolati

I pannelli di connessione angolati inclinano le porte anteriori di 45 gradi, instradando i cavi di connessione lateralmente anziché direttamente verso la parte anteriore del rack. Ciò riduce drasticamente lo stress del raggio di curvatura sui cavi patch e mantiene i rack ad alta densità notevolmente più puliti. I pannelli angolari sono disponibili sia in formato cablato che modulare e sono comunemente utilizzati nelle disposizioni di commutazione nella parte superiore del rack in cui la gestione dei cavi è fondamentale. Alcuni progetti inclinano solo la fila inferiore di porte, creando un layout ibrido piatto/angolato per la massima densità.

Pannelli patch schermati (STP).

In ambienti con significative interferenze elettromagnetiche (padiglioni di produzione, strutture di trasmissione, sale di imaging medico), il cablaggio a doppino intrecciato schermato (STP) richiede un pannello di connessione schermato per mantenere la continuità della schermatura del cavo lungo tutto il collegamento. Un pannello di connessione di rete schermato comprende alloggiamenti metallici delle porte e una barra di messa a terra collegata al percorso di terra del rack. L'uso di un pannello non schermato con cavo STP rompe la schermatura del pannello, vanificandone completamente lo scopo. I pannelli schermati sono disponibili sia in versione cablata che modulare, sebbene comportino un costo aggiuntivo di circa 30–50% rispetto ai modelli equivalenti non schermati .

Pannelli d'interconnessione vuoti

I pannelli di permutazione vuoti non hanno alcuna porta. Vengono utilizzati esclusivamente per la gestione dei rack, riempiendo gli spazi vuoti da 1U per migliorare il flusso d'aria, bloccare la polvere o fornire una superficie etichettata per la documentazione. Pur non essendo un componente funzionale per la distribuzione dei dati, i pannelli vuoti rappresentano un tocco finale professionale in qualsiasi rack ben organizzato e sono menzionati qui perché sono spesso raggruppati insieme ai pannelli di connessione funzionali nei cataloghi dei fornitori e possono causare confusione agli acquirenti alle prime armi.

Considerazioni su densità delle porte, unità rack e gestione dei cavi

Entrambi i tipi di pannelli di permutazione devono essere valutati non solo in base al tipo di connettore ma anche in base al modo in cui si inseriscono nel layout complessivo del rack. Fornisce un rack EIA standard da 19 pollici 42U di spazio utilizzabile . Una scelta inadeguata dei pannelli può sprecare unità rack, creare incubi nella gestione dei cavi e rendere difficoltosa la risoluzione dei problemi.

Un pannello patch cablato 1U a 48 porte racchiude saldamente le porte e lascia poco spazio orizzontale per le clip di gestione dei cavi. Molti installatori accoppiano ciascun pannello a 48 porte con un sistema di gestione dei cavi orizzontale da 1U direttamente sotto di esso, sacrificando 2U per pannello ma migliorando notevolmente la manutenibilità a lungo termine. Un pannello a 24 porte in 1U offre più spazio orizzontale tra le porte, semplificando l'etichettatura e il tracciamento dei singoli cavi senza disturbare le connessioni adiacenti.

Per i pannelli modulari, la profondità aggiuntiva richiesta da alcuni modelli di martinetti keystone deve essere verificata rispetto allo spazio posteriore del rack. Alcune chiavi di volta Cat6A si estendono per 2-3 pollici dietro la facciata del pannello e negli involucri con montaggio a parete poco profondi con soli 12-14 pollici di profondità, ciò può rendere l'installazione fisicamente impossibile senza un'attenta pianificazione preliminare.

Pratiche di etichettatura e documentazione

Indipendentemente dal tipo di pannello, un'etichettatura corretta è importante quanto l'hardware stesso. Le migliori pratiche del settore richiedono che ciascuna porta sia etichettata con un identificatore univoco che corrisponda a una pianificazione dei cavi che documenti il ​​punto di origine, la destinazione, la categoria del cavo, la data di installazione e il riferimento del risultato del test. La maggior parte dei pannelli di permutazione di qualità include un canale per la striscia di etichette sotto o sopra le porte. L'utilizzo di sistemi di etichettatura Brady, HellermannTyton o simili con etichette termoretraibili o autolaminanti mantiene gli identificatori leggibili per 10 anni anche in ambienti polverosi o umidi.

Migliori pratiche di installazione per entrambi i tipi di pannello

Indipendentemente dal tipo di pannello di connessione di rete scelto, una serie di pratiche di installazione coerenti garantisce che le prestazioni del canale soddisfino o superino le specifiche nominali.

• Mantenere la torsione della coppia entro 13 mm dal punto terminale per ridurre al minimo la diafonia, soprattutto su installazioni Cat6A.
• Lasciare almeno 12 pollici di circuito di servizio dietro il pannello per consentire la riterminazione senza tirare un nuovo cavo.
• Non superare mai il raggio di curvatura minimo del cavo, in genere 4 volte il diametro del cavo per non schermato e 8 volte per schermato.
• Utilizzare uno strumento di punch-down calibrato impostato sul livello di impatto corretto per il tipo di blocco (110 contro Krone).
• Testare ogni canale con un tester da campo certificato (Fluke DSX, IDEAL SignalTEK o equivalente) secondo gli standard TIA-568 o ISO/IEC 11801 prima di approvare l'installazione.
• Archivia elettronicamente i rapporti dei test e collegali alla pianificazione dei cavi per ogni porta del sistema.
• Quando si utilizzano pannelli modulari, verificare che il jack keystone e il telaio del pannello provengano dallo stesso sistema testato per proteggere qualsiasi garanzia o certificazione del produttore.

Seguendo questi passaggi si trasforma un pannello di permutazione da un semplice acquisto di hardware in un componente infrastrutturale adeguatamente documentato e certificabile che supporta la rete in modo affidabile per 15-25 anni —il ciclo di vita tipico di un sistema di cablaggio strutturato installato secondo gli standard attuali.

Errori comuni nella scelta di un pannello patch

Anche gli installatori esperti occasionalmente commettono errori di selezione che causano problemi mesi o anni dopo la distribuzione iniziale. I seguenti sono i più comuni e i più evitabili.

Categoria pannello non corrispondente alla categoria cavo

L'installazione del cavo Cat6A e la sua terminazione su un pannello classificato Cat6 limita le prestazioni del canale alle prestazioni Cat6. Il componente più debole nel canale determina la prestazione nominale dell'intero collegamento. Se utilizzi Cat6A per supportare 10GBase-T o 25GBase-T, ogni componente (cavo, pannello di connessione, jack keystone e cavo di connessione) deve essere classificato Cat6A.

Ignorare la gestione dei cavi posteriori

Il retro di un pannello a 48 porte molto popolato può contenere 48 cavi singoli. Senza adeguate guide posteriori per la gestione dei cavi, ganci a J o bobine di cavi, tali percorsi diventano una massa aggrovigliata che rende inutilmente difficili future aggiunte, spostamenti e modifiche (MAC) e aumenta il rischio di danni accidentali ai cavi durante lavori di manutenzione non correlati.

Acquistare componenti non di sistema per risparmiare denaro

L'utilizzo di un telaio del pannello Panduit con jack keystone di un altro marchio o la combinazione di pannelli di connessione Cat6 con cavo Cat6A di un produttore diverso interrompe la garanzia del sistema testato. Produttori come Panduit, Leviton, Belden, CommScope e Legrand certificano i loro componenti come sistemi e tale certificazione è valida solo quando componenti della stessa famiglia vengono utilizzati insieme. Mescolare marchi per risparmiare $ 2– $ 5 per porto può invalidare una garanzia del sistema di 25 anni che vale molto di più del risparmio.

Sottovalutare i requisiti di conteggio delle porte

Una regola pratica comune nella progettazione dei cavi commerciali è pianificare 20-30% di porti in più rispetto a quelli attualmente richiesti . Le organizzazioni crescono, le postazioni di lavoro si moltiplicano e i dispositivi IoT proliferano. L'esaurimento delle porte dei pannelli di connessione impone l'installazione di un nuovo pannello a metà rack o una riprogettazione completa, entrambe operazioni più dirompenti e costose rispetto alla semplice installazione di un pannello più grande o di pannelli aggiuntivi dall'inizio.
