Quale cavo è migliore per i pannelli patch? Guida completa

La risposta breve: Cat6 è il cavo maggiormente preferito per i pannelli patch

Quando si tratta di pannelli di permutazione della rete , Il cavo Cat6 a doppino intrecciato non schermato (UTP) è la scelta più comunemente consigliata e ampiamente utilizzata per la maggior parte degli ambienti di rete aziendali e domestici. Raggiunge il giusto equilibrio tra prestazioni, costi e compatibilità con il futuro. Detto questo, il cavo migliore per la configurazione specifica del pannello di connessione dipende dai requisiti di velocità, dalla lunghezza del cavo, dalle condizioni di interferenza e dal budget. Cat5e rimane perfettamente praticabile per le reti gigabit con un budget limitato, mentre Cat6A è la soluzione ideale per installazioni 10GbE o data center ad alta densità.

Questa guida illustra tutti i principali tipi di cavo utilizzati con i pannelli di permutazione, spiega le differenze tecniche che contano effettivamente nelle implementazioni reali e ti aiuta a prendere una decisione sicura e informata senza complicarle eccessivamente.

Comprendere in che modo la scelta del cavo influisce sulle prestazioni del pannello patch di rete

Un pannello di connessione di rete è un componente hardware passivo: non amplifica né rigenera i segnali. Ogni connessione effettuata attraverso di esso è valida quanto il cavo su entrambi i lati. Il cavo che inserisci nella parte posteriore del pannello di connessione e il cavo di connessione che inserisci nella parte anteriore contribuiscono entrambi alla qualità del segnale, alla latenza e al throughput massimo.

Le principali proprietà elettriche che variano in base alla categoria del cavo includono:

• Attenuazione — perdita di segnale a distanza. I cavi di categoria superiore mantengono segnali più forti su percorsi più lunghi.
• Diafonia (NEXT e FEXT) — interferenza tra coppie di fili adiacenti. Cat6 e Cat6A utilizzano torsioni più strette e separatori fisici per ridurlo in modo significativo.
• Larghezza di banda — misurato in MHz, determina la quantità di dati che il cavo può trasportare. Cat5e gestisce 100 MHz, Cat6 gestisce 250 MHz e Cat6A raggiunge 500 MHz.
• Perdita di rendimento — energia del segnale riflesso che può degradare le prestazioni ad alte velocità.

Poiché un pannello di connessione introduce punti di connessione aggiuntivi (terminazioni punch-down sul retro e porte RJ45 nella parte anteriore), è essenziale utilizzare una categoria di cavo che corrisponda o superi la categoria nominale del pannello. Combinando un pannello di connessione Cat6A con percorsi orizzontali Cat5e, ad esempio, si limita immediatamente il sistema alle prestazioni Cat5e indipendentemente dalla classificazione del pannello stesso.

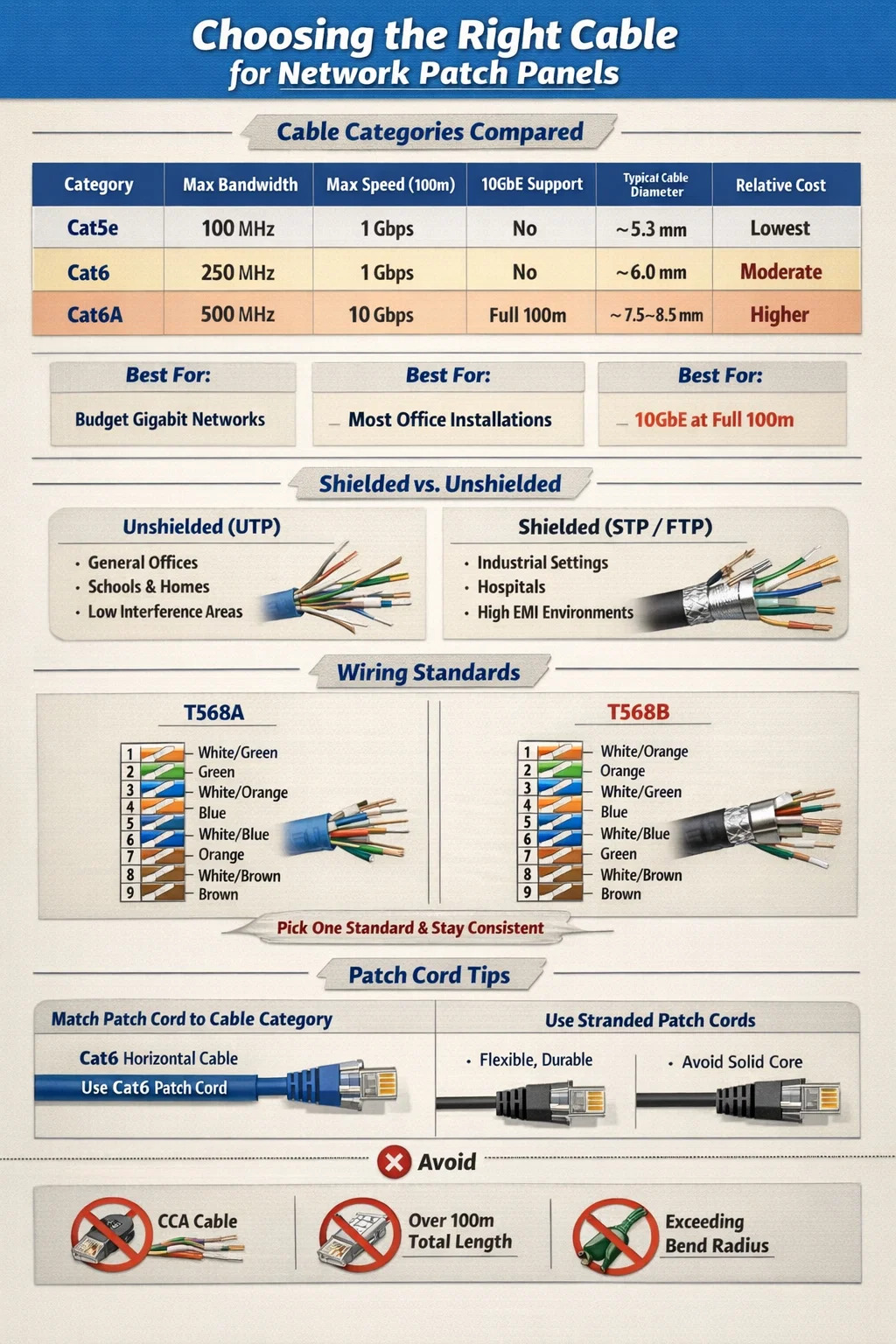

Categorie di cavi a confronto: Cat5e vs Cat6 vs Cat6A per l'uso del pannello patch

Le tre categorie che incontrerai più spesso negli ambienti di cablaggio strutturato sono Cat5e, Cat6 e Cat6A. Ecco come si confrontano tra loro in un confronto diretto:

Cat5e: ancora rilevante per le reti Gigabit economiche

Cat5e (Categoria 5 potenziata) è stato lo standard di cablaggio strutturato dominante negli anni 2000 e rimane in uso attivo oggi. Supporta Gigabit Ethernet (1000BASE-T) per corse complete di 100 metri e costa notevolmente meno per piede rispetto a Cat6 o Cat6A. Per l'ammodernamento di edifici più vecchi o per il collegamento di endpoint a bassa richiesta come telefoni VoIP, telecamere di sicurezza o workstation di base, Cat5e abbinato a un pannello di connessione classificato Cat5e è completamente adeguato.

La limitazione è a prova di futuro. Cat5e non può supportare in modo affidabile 10 Gigabit Ethernet e le sue prestazioni di diafonia sono inferiori a Cat6. Se stai installando nuovi cavi e prevedi di aggiornare la tua infrastruttura di rete nei prossimi cinque o dieci anni, spendere il piccolo premio su Cat6 ha più senso.

Cat6: il punto debole per la maggior parte delle installazioni di patch panel

Cat6 è il cavo più comunemente specificato per nuovi progetti di cablaggio strutturato che coinvolgono un pannello di connessione di rete. La larghezza di banda di 250 MHz raddoppia la capacità di Cat5e, le prestazioni di diafonia sono significativamente migliori grazie a coppie più strette e a una spline di plastica interna (separatore) presente in molte costruzioni Cat6 e supporta velocità di 10 Gbps su percorsi più brevi fino a 55 metri.

Per un tipico ambiente d'ufficio in cui la lunghezza orizzontale è media di 20-40 metri, Cat6 gestisce comodamente 10GbE se l'infrastruttura dello switch lo supporta. Il sovrapprezzo rispetto a Cat5e è in genere 10-20% per piede — una piccola differenza che ripaga nel corso della vita dell'impianto. I pannelli di permutazione Cat6 sono ampiamente disponibili nelle configurazioni a 24 e 48 porte e sono compatibili con tutti gli strumenti di punch-down standard di tipo 110.

Cat6A: la scelta giusta per 10GbE a tutta distanza

Cat6A (Categoria Aumentata 6) è l'attuale standard raccomandato per qualsiasi installazione in cui È necessario mantenere 10 Gigabit Ethernet su un percorso orizzontale completo di 100 metri . Funziona con una larghezza di banda di 500 MHz, utilizza una struttura schermata (F/UTP o S/FTP) o non schermata con un isolamento molto più spesso e soddisfa i requisiti di diafonia aliena che Cat6 non può.

Il compromesso è la dimensione fisica e il peso. I cavi Cat6A sono notevolmente più spessi, in genere da 7,5 a 8,5 mm di diametro rispetto ai 6 mm per Cat6, il che significa calcoli di riempimento del condotto più rigorosi, passerelle portacavi più pesanti e una gestione del raggio di curvatura più impegnativa. I pannelli patch Cat6A sono anche più grandi e più costosi. Tuttavia, nei data center, nelle strutture sanitarie o in qualsiasi ambiente che distribuisce 10GbE su desktop o switch edge, Cat6A è la scelta corretta ed è esplicitamente specificato in TIA-568-C.2 per le applicazioni 10GBASE-T.

Cavo schermato e non schermato: quale funziona meglio con i pannelli patch?

Una decisione che confonde molti installatori di rete è se utilizzare un cavo schermato (STP/FTP/S/FTP) o non schermato (UTP) per i collegamenti del pannello di connessione. La risposta dipende fortemente dal tuo ambiente.

Quando il cavo non schermato (UTP) è la scelta giusta

La stragrande maggioranza delle installazioni di pannelli di connessione di rete negli uffici commerciali, nelle scuole, negli ambienti di vendita al dettaglio e nelle case utilizza un cavo UTP. È più facile da terminare, più flessibile, più leggero e più economico delle alternative schermate. Finché il cavo è tenuto lontano da fonti ad alta interferenza, come reattori di luci fluorescenti, motori di grandi dimensioni o cavi di alimentazione paralleli superiori a 2 metri, l'UTP funziona in modo eccellente.

Gli standard TIA-568 consentono al cavo UTP di passare entro 5 cm da cavi di alimentazione non schermati ed entro 12 cm da apparecchi di illuminazione fluorescenti. Mantieni queste distanze e UTP ti offrirà prestazioni pulite e affidabili senza la complessità della messa a terra dei sistemi schermati.

Quando il cavo schermato diventa necessario

Il cavo schermato è la scelta corretta in ambienti con significative fonti di interferenza elettromagnetica (EMI), tra cui:

• Pavimenti di produzione con macchinari elettrici pesanti
• Ospedali con suite per risonanza magnetica o apparecchiature di imaging ad alta potenza
• Studi di trasmissione con apparecchiature a radiofrequenza
• Ambienti industriali in cui il cavo deve passare vicino ai VFD (azionamenti a frequenza variabile)
• Installazioni all'aperto o semi-esterno soggette a esposizione a fulmini

Quando si utilizza un cavo schermato, anche il pannello di connessione deve essere schermato e adeguatamente messo a terra. Un cavo schermato terminato su un pannello di connessione senza messa a terra o non schermato può effettivamente funzionare peggio di un cavo UTP perché lo schermo non collegato agisce come un'antenna, raccogliendo l'interferenza anziché respingerla. L'intero canale schermato (cavo, pannello di connessione, jack keystone e cavi di connessione) deve essere messo a terra in un punto per essere efficace.

T568A vs T568B: quale standard di cablaggio utilizzare sul patch panel

Sia T568A che T568B sono standard di cablaggio TIA/EIA validi per la terminazione dei cavi Ethernet sulle porte punch-down del pannello patch. La differenza di prestazioni tecniche tra i due è trascurabile: entrambi supportano le stesse velocità e distanze. La regola importante è coerenza: utilizzare lo stesso standard durante l'intera installazione .

T568B è più comune nelle installazioni commerciali del Nord America ed è utilizzato dalla maggior parte dei cavi di connessione prefabbricati venduti nel mercato statunitense. T568A è preferito nelle installazioni governative (è specificato dallo standard TIA-568-C del governo statunitense per gli edifici federali) ed è comune in Europa e Australia.

Se stai estendendo o aggiungendo un'installazione esistente, corrispondi sempre allo standard già in uso. La combinazione di T568A e T568B all'interno dello stesso canale end-to-end crea un crossover, non una connessione diretta, che impedirà al collegamento di raggiungere la maggior parte degli switch.

Selezione del cavo di connessione: l'altra metà dell'equazione del cavo del pannello di connessione

La maggior parte delle persone si concentra interamente sul percorso orizzontale del cavo quando pensa a quale cavo utilizzare con un pannello di connessione, ma il cavo di connessione che collega la porta del pannello allo switch è altrettanto importante. Un cavo di connessione di categoria inferiore rispetto al cavo orizzontale crea un collo di bottiglia nel punto di connessione.

Abbina la categoria del cavo di connessione al cavo orizzontale

Se hai collegato Cat6 al pannello di connessione, utilizza i cavi di connessione Cat6 sulla parte anteriore. L'utilizzo di cavi patch Cat5e su un pannello Cat6 e un cavo orizzontale Cat6 limita le prestazioni del canale alle prestazioni Cat5e. Lo stesso vale per Cat6A: utilizzare sempre cavi di connessione di classe Cat6A con pannelli di connessione Cat6A e cablaggio orizzontale.

Le lunghezze standard dei cavi di connessione per il collegamento dei pannelli di connessione agli interruttori sono in genere 0,5 m, 1 m, 2 m o 3 m . I cavi più corti riducono la perdita di segnale e mantengono il rack in ordine. Evita di acquistare cavi di connessione a buon mercato da fornitori non verificati: i cavi di connessione di scarsa qualità con coppie allentate o connettori scadenti sono una delle cause più comuni di guasti di collegamento intermittenti e di riduzione della produttività in sistemi di cablaggio strutturati altrimenti ben costruiti.

Cavi patch con conduttore intrecciato o solido

I cavi di connessione utilizzano conduttori a trefoli (più fili sottili avvolti insieme) anziché conduttori solidi. Il cavo intrecciato è più flessibile e resistente all'affaticamento fisico derivante da piegature e movimenti ripetuti, rendendolo ideale per i percorsi brevi e frequenti tra il pannello di connessione e l'interruttore. Il cavo conduttore solido, utilizzato per i percorsi orizzontali, è più rigido e si spezzerà internamente se flesso ripetutamente.

Non utilizzare mai un cavo conduttore solido come cavo di connessione. Inizialmente funzionerà, ma i conduttori interni si affaticheranno e falliranno dopo ripetuti inserimenti delle spine e movimenti del cavo.

Cavi in fibra ottica e pannelli patch: una categoria completamente diversa

Non tutti i pannelli patch utilizzano un cavo Ethernet in rame. I pannelli di permutazione in fibra ottica, chiamati anche pannelli di distribuzione in fibra o involucri in fibra, vengono utilizzati per il cablaggio della dorsale tra sale apparecchiature, connessioni tra edifici e interconnessioni di data center ad alta densità. Svolgono una funzione diversa rispetto ai patch panel in rame e richiedono pratiche di gestione dei cavi completamente diverse.

Fibra multimodale e fibra monomodale al patch panel

I pannelli patch in fibra accettano fibre multimodali o monomodali e queste non possono essere scambiate. La scelta dipende dalla distanza di trasmissione e dall'applicazione:

• Fibra multimodale OM3 supporta 10GbE fino a 300 metri e 40GbE fino a 100 metri. Utilizza un core da 50 micron ed è comune nelle applicazioni backbone di campus e data center.
• Fibra multimodale OM4 estende 10GbE a 550 metri e 100GbE a 150 metri. È lo standard multimodale preferito per le nuove installazioni di data center.
• Fibra monomodale OS2 supporta la trasmissione su distanze fino a 10 km e oltre, rendendolo essenziale per le corse tra edifici o in tutto il campus.

I pannelli patch in fibra sono dispositivi passivi che forniscono punti terminali organizzati per i percorsi in fibra. I cavi patch in fibra effettivi che collegano le apparecchiature al pannello devono utilizzare tipi di connettori corrispondenti (LC, SC, MPO/MTP) e tipi di fibra corrispondenti. Il collegamento di un cavo di connessione multimodale a una fibra trunk monomodale provoca una grave perdita di inserzione e un collegamento non funzionale.

Errori comuni nella scelta del cavo per i pannelli patch di rete

Anche gli installatori di rete esperti commettono errori evitabili durante la scelta e l'installazione dei cavi per i sistemi di patch panel. Questi sono gli errori che si presentano più frequentemente nella risoluzione dei problemi nel mondo reale:

Utilizzo del cavo CCA (alluminio rivestito in rame).

Il cavo CCA, che utilizza conduttori in alluminio rivestiti con un sottile strato di rame, è venduto a prezzi notevolmente inferiori rispetto al cavo in rame originale e online viene spesso etichettato erroneamente come cavo Ethernet standard. Il cavo CCA non deve mai essere utilizzato nelle installazioni del pannello di connessione. L'alluminio ha una resistenza elettrica maggiore rispetto al rame, si corrode più velocemente nei punti terminali e non soddisfa gli standard TIA-568 o ISO/IEC 11801. Molti guasti di rete riconducibili a scarsa stabilità del collegamento, perdita eccessiva di pacchetti o dispositivi PoE (Power over Ethernet) che non si accendono in modo affidabile si sono rivelati causati dal cavo CCA. Acquistare il cavo solo da fornitori affidabili in grado di fornire la verifica ETL o UL dei conduttori in rame puro.

Superamento della lunghezza del canale di 100 metri

Lo standard TIA-568 specifica un collegamento permanente massimo (percorso orizzontale) di 90 metri, con i restanti 10 metri assegnati ai cavi di connessione a ciascuna estremità, per una lunghezza totale del canale di 100 metri. Molti installatori considerano 100 metri come limite di corsa orizzontale e quindi aggiungono cavi di connessione sopra, spingendo il canale totale oltre le specifiche. Una corsa orizzontale di 95 metri più due cavi di connessione da 3 metri ammonta a 101 metri: tecnicamente fuori specifica e potenzialmente inaffidabile a velocità gigabit.

Categoria di cavi e classificazione del pannello di connessione non corrispondenti

L'installazione del cavo Cat6A su un pannello patch Cat6 impedisce di ottenere un canale Cat6A certificato. Il pannello è il componente con la valutazione più bassa nel collegamento e le sue caratteristiche prestazionali costituiscono il limite per l'intera corsa. Abbinare o superare sempre la categoria del cavo quando si seleziona un pannello di connessione. L'uso di un pannello Cat6A con cavo Cat6 è accettabile: il pannello ha specifiche eccessive, il che fa sprecare denaro ma non influisce sulle prestazioni. Il contrario non è accettabile.

Ignorare il raggio di piegatura durante l'installazione

Il cavo Ethernet ha un raggio di curvatura minimo che deve essere rispettato durante l'installazione. Per Cat6 UTP, il raggio di curvatura minimo è in genere quattro volte il diametro esterno del cavo o circa 24 mm. Cat6A richiede un raggio di curvatura maggiore a causa della sua struttura più spessa. Le curve strette deformano le torsioni della coppia all'interno del cavo, aumentando la diafonia e degradando la qualità del segnale, a volte abbastanza da impedire il superamento dei test di certificazione.

Come scegliere il cavo giusto per il tuo specifico scenario di patch panel

Invece di applicare un’unica raccomandazione generale, ecco una guida decisionale pratica basata su scenari di distribuzione comuni:

• Piccola rete aziendale o domestica con switching fino a 1 Gbps: Cat5e UTP con un pannello patch Cat5e. Conveniente, pienamente sufficiente e facile da terminare. Non è necessario eseguire l'aggiornamento a meno che non si preveda di passare agli switch 10GbE.
• L'installazione del nuovo ufficio commerciale dovrebbe durare 10 anni: Cat6 UTP con un pannello patch Cat6. Fornisce headroom per 10GbE su brevi tirature e offre prestazioni di rumore superiori rispetto a Cat5e.
• Data center o ambiente ad alta densità con 10GbE al rack: Cat6A UTP (o F/UTP se l'EMI è un problema) con un pannello di connessione Cat6A. Questa è l'unica opzione in rame che supporta 10GbE per corse complete di 100 metri.
• Collegamenti dorsali tra edifici o campus: Fibra monomodale OS2 con connettori LC e pannello patch in fibra. Copper Ethernet non è adatto per corse superiori a 100 metri.
• Ambiente industriale con macchinari elettrici pesanti: Cavo schermato Cat6A F/UTP o S/FTP con pannello patch schermato con messa a terra. È obbligatoria una corretta messa a terra del pannello.
• Campus sanitario o educativo con PoE misti e requisiti di dati: Cat6A UTP, che gestisce le richieste di erogazione di potenza più elevate di PoE (90 W IEEE 802.3bt) con un accumulo di calore inferiore rispetto a Cat6 nei cavi in bundle.

Test e certificazione dell'installazione del cavo del pannello patch

Selezionare la giusta categoria di cavi è solo metà del lavoro. Un cavo Cat6 terminato in modo errato (con un'eccessiva distorsione della coppia in corrispondenza del punch-down, una piega stretta vicino al pannello o uno standard di cablaggio non corrispondente) non riuscirà a soddisfare i livelli di prestazioni Cat6 anche se è stato utilizzato il cavo giusto. Le installazioni di cablaggio strutturato professionale vengono verificate con un tester di certificazione dei cavi, non solo con un semplice tester di continuità.

I tester per la certificazione dei cavi di produttori come Fluke Networks (DSX-8000), IDEAL Networks o Softing eseguono misurazioni tra cui perdita di inserzione, NEXT, FEXT, perdita di ritorno e ritardo di propagazione sull'intera gamma di frequenze della categoria di cavi. Una certificazione del canale Cat6 richiede il superamento di tutti i parametri fino a 250 MHz; Cat6A richiede 500 MHz. Un rapporto di certificazione superato è l'unica conferma affidabile che la combinazione di cavo e pannello di connessione funzionerà come specificato .

Per le installazioni fai-da-te più piccole, un tester di mappatura dei cavi di base conferma le connessioni corrette dei pin e identifica coppie divise, aperture e cortocircuiti: gli errori di punch-down più comuni. Anche se questo non certifica le prestazioni, rileva gli errori di cablaggio prima che l'apparecchiatura venga collegata.
