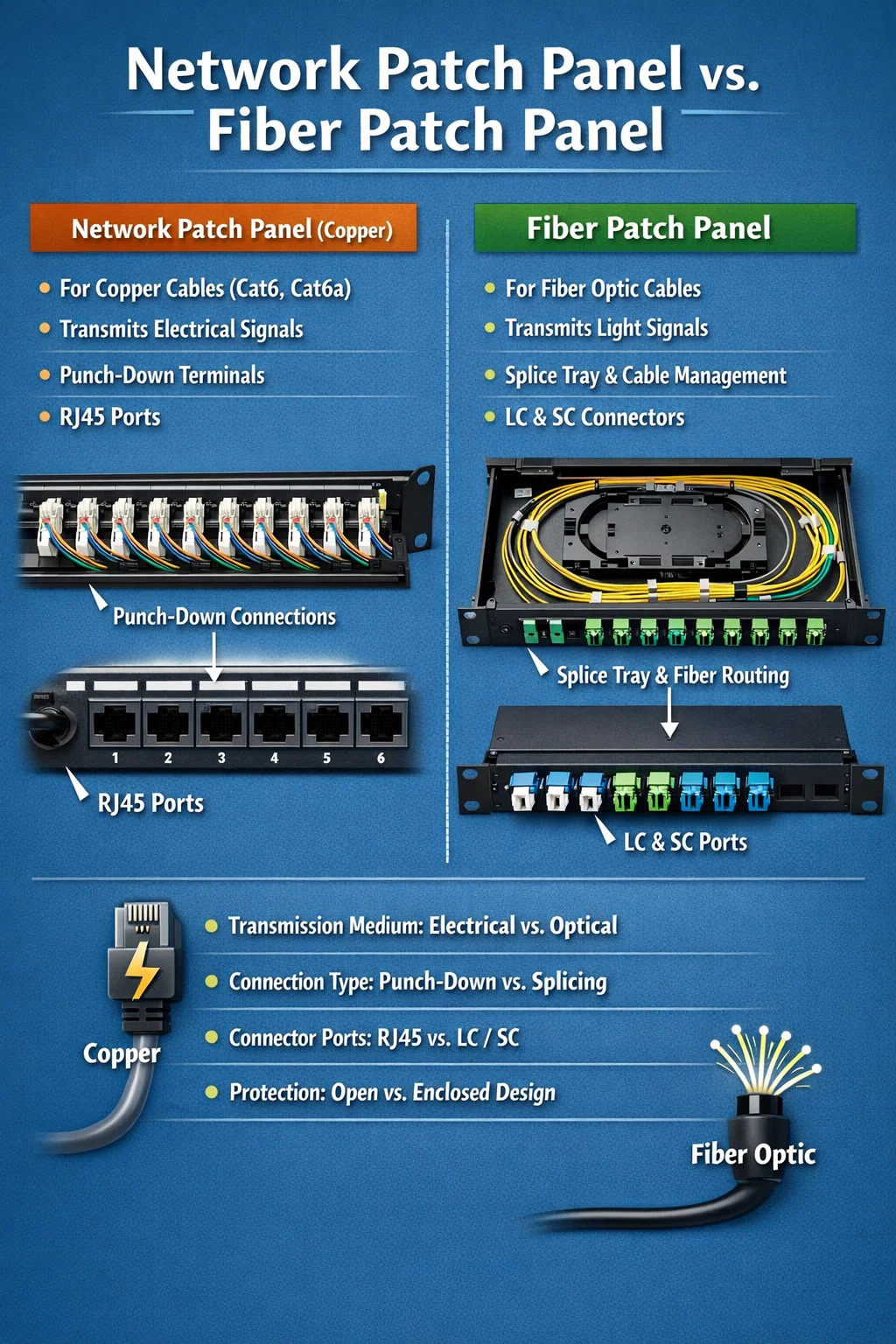

Qual è la differenza tra un pannello in fibra e un patch panel?

Sebbene sia i pannelli in fibra che i tradizionali pannelli di rete abbiano la parola "patch panel" nel nome e sembrino in qualche modo simili, hanno scopi completamente diversi e hanno principi di funzionamento interni completamente diversi.

1. Differenze nei materiali e nei mezzi di trasmissione

Pannello patch di rete: è progettato per cavi in rame (ovvero i cavi di rete Cat6 o Cat6a comunemente utilizzati). Collega internamente i fili di rame, trasmettendo i dati tramite impulsi elettrici.
Pannello in fibra: è progettato specificamente per cavi in ​​fibra ottica. I cavi in ​​fibra ottica trasmettono impulsi luminosi e il mezzo è costituito da fibre di vetro o plastica estremamente fini.

2. Metodi di connessione e struttura interna

Pannello patch di rete (Cavo in rame):
Fissaggio dell'estremità posteriore: i cavi di rete vengono solitamente fissati mediante "perforazione" (utilizzando uno strumento speciale per premere i nuclei del filo nelle scanalature metalliche) o collegandoli direttamente ai jack keystone.
Interfaccia front-end: sul lato anteriore sono presenti solitamente i comuni connettori quadrati RJ45, proprio come le porte di rete di un computer.
Pannello in fibra:
Protezione posteriore: i cavi in fibra ottica sono molto fragili e non possono essere piegati arbitrariamente come i fili di rame. Pertanto, i pannelli in fibra di solito hanno un "vassoio" o "perno di avvolgimento" all'interno per proteggere e conservare i cavi in ​​fibra ottica in eccesso.
Giunzione e accoppiamento: non utilizza la tecnologia punch-down, ma si collega tramite "splicing" (fondendo insieme due cavi in ​​fibra ottica) o utilizzando adattatori (accoppiatori).
Interfaccia front-end: la parte anteriore presenta vari tipi di connettori in fibra ottica (come ST circolare, LC quadrato piccolo o SC quadrato grande), che sono molto più piccoli e più precisi delle normali porte di rete.

3. Gestione della "Fragilità"

I pannelli di permutazione della rete sono relativamente "robusti". Tirare leggermente il cavo di rete o piegarlo leggermente di solito non ne pregiudica l'utilizzo.
I pannelli in fibra sono come un "appartamento di fascia alta". Poiché i cavi in ​​fibra ottica sono sensibili alla polvere, alla pressione e alla flessione eccessiva, i pannelli in fibra sono generalmente completamente chiusi o dotati di coperture per prevenire la polvere e limitare la flessione, impedendo l'attenuazione del segnale.

4. Differenze nella flessibilità

I pannelli di permutazione dei cavi in rame sono generalmente semplici, con un cavo per porta.
I pannelli in fibra hanno spesso un grado di modularità più elevato. Poiché i cavi in ​​fibra ottica sono disponibili in varietà monomodale e multimodale e esistono molti tipi di connettori diversi, molti pannelli in fibra ottica consentono di sostituire i pannelli adattatori secondo necessità.
