Che aspetto ha un pannello patch?

Risposta diretta: come appare un pannello patch

A pannello di permutazione della rete si presenta come una robusta struttura rettangolare in metallo o plastica, in genere larga 19 pollici, con una fila di pote numerate sulla parte anteriore e un'area per l'organizzazione del cablaggio sul retro. Funziona come un centralino statico in cui terminano tutti i cavi di rete permanenti provenienti da stanze diverse, fornendo un punto ordinato e centralizzato per la gestione della rete.

Componenti fisici chiave di un pannello patch

Per comprendere l'identità visiva di a pannello di permutazione della rete , è utile scomporlo nei suoi due lati distinti: il fronte rivolto agli utenti e il retro rivolto alle infrastrutture.

Il pannello frontale: connettività ed etichette

La parte anteriore è ciò che vedi quando apri un rack server o un armadio di cablaggio. È composto da:

• Porte numerate: I pannelli più comuni hanno 12, 24 o 48 porte progettate per accettare connettori RJ45 standard.
• Strisce di etichettatura: Spazio bianco sopra o sotto le porte utilizzato per identificare a quale stanza o dispositivo si connette ciascuna porta (ad esempio, "Office 101").
• Orecchie di montaggio: Fori sulle estremità sinistra e destra utilizzati per avvitare il pannello in un rack per apparecchiature da 19 pollici.

Il pannello posteriore: terminazione del cavo

La parte posteriore è dove avviene il "sollevamento pesante". A seconda del design, vedrai una delle due cose:

• Blocchi di punch-down: File di "denti" di plastica in cui le singole coppie di fili di rame vengono pressate nelle fessure metalliche.
• Aperture chiave di volta: Fori quadrati vuoti in un pannello "modulare" dove individuale martinetti trapezoidali sono scattati.

Confronto tra diversi stili di patch panel

Non tutti i pannelli sembrano identici. Il design visivo spesso determina la flessibilità di cui dispone l'installatore durante la configurazione.

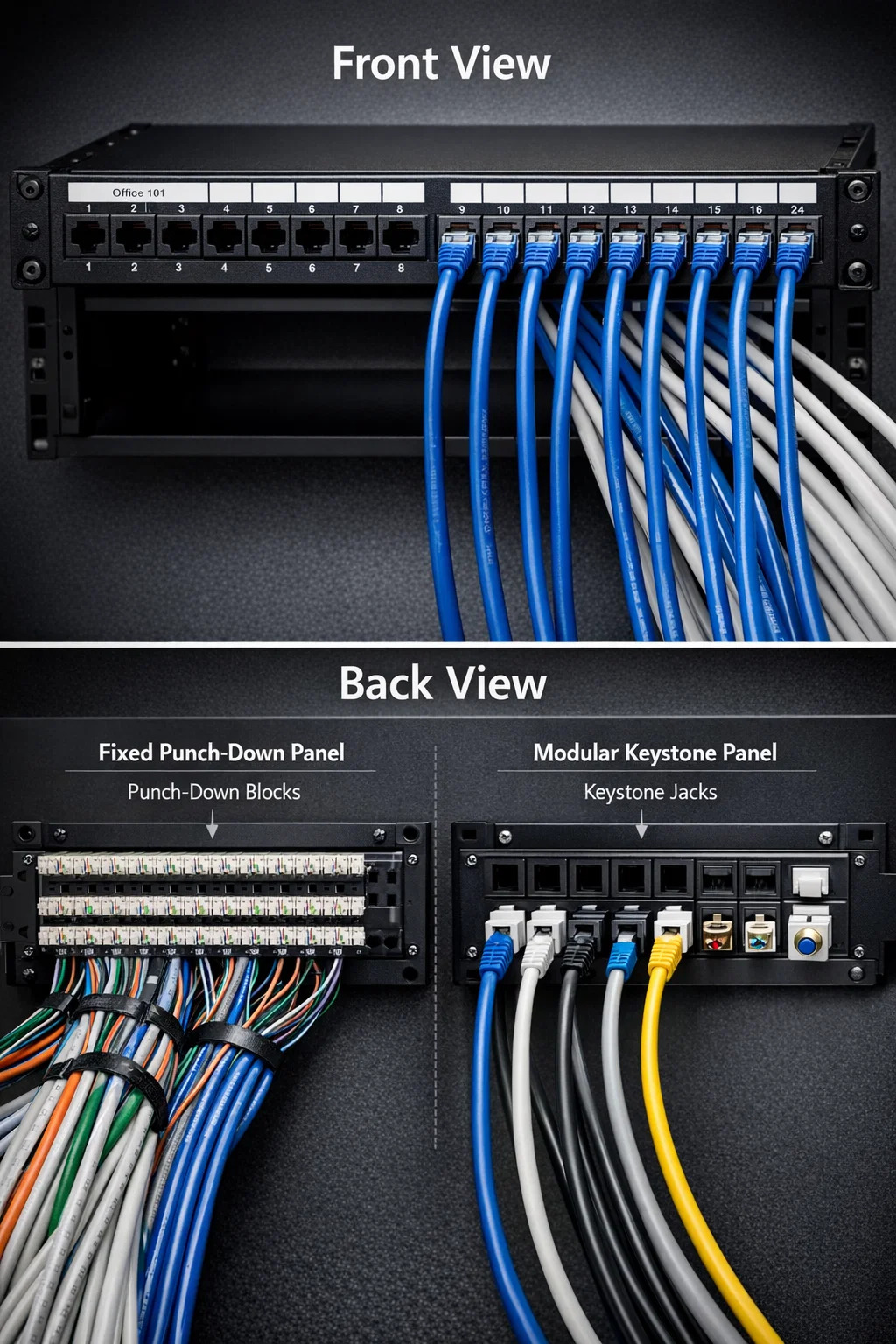

Visualizzazione dell'ambiente installato

In uno scenario pratico, come un armadietto multimediale domestico o una sala server aziendale, a pannello di permutazione della rete non si siede mai da solo. Il suo aspetto è definito dai cavi ad esso collegati.

Una volta installato completamente, vedrai una cascata di cavi entrare nella parte posteriore, che sono ordinatamente legati con cerniera o gestiti con velcro. Sul davanti, cavi patch corti (di solito da 0,5 a 3 piedi di lunghezza) colmare il divario tra il pannello e uno switch di rete. Questo crea un aspetto "rattoppato" pulito e verticale che previene il groviglio di "spaghetti" che spesso si trova nelle configurazioni amatoriali.

Dimensioni standard: La maggior parte dei pannelli occupa 1U (1,75 pollici) or 2U (3,5 pollici) di spazio verticale in un rack, rendendoli incredibilmente sottili nonostante il numero di connessioni che gestiscono.
