Qual è la differenza tra un pannello patch e un interruttore Poe?

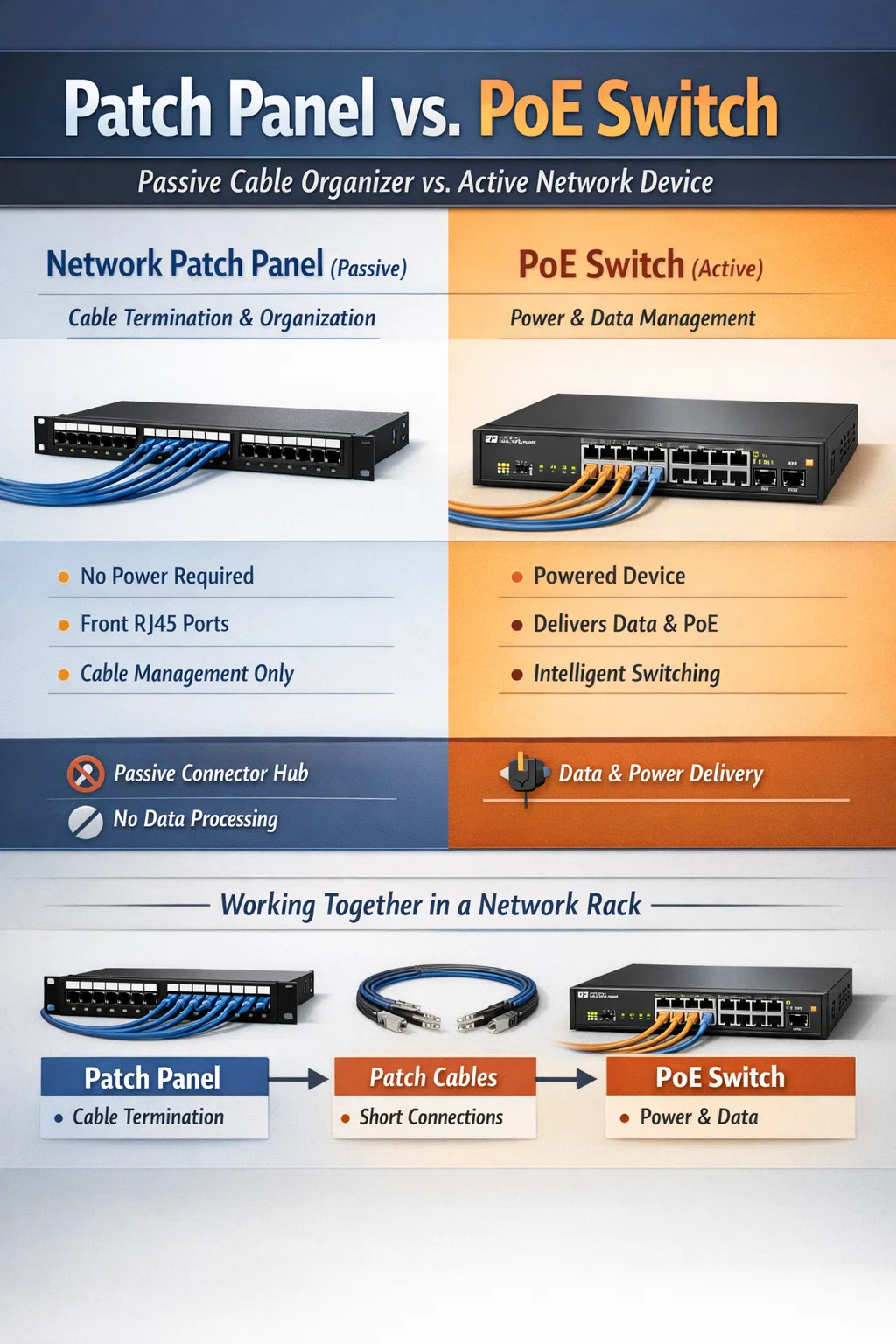

Confronto diretto: pannello patch e switch PoE

La differenza principale risiede nella loro natura fondamentale: a pannello di permutazione della rete è un componente hardware passivo utilizzato per l'organizzazione e la terminazione dei cavi, mentre a Interruttore PoE è un dispositivo elettronico attivo che gestisce il traffico dati e fornisce energia elettrica tramite cavi Ethernet. Un patch panel non necessita di elettricità e non può elaborare dati; uno switch PoE richiede una fonte di alimentazione e funge da "cervello" della rete locale.

In un'installazione professionale, questi due non sono concorrenti ma partner. Il pannello di connessione fornisce un punto di arrivo statico per tutti i cavi dell'edificio e lo switch PoE fornisce la connettività e l'alimentazione necessarie per rendere tali cavi funzionali per dispositivi come telecamere IP, telefoni VoIP e punti di accesso wireless.

Definire il Pannello patch di rete

A pannello di permutazione della rete funge da sistema nervoso centrale per il cablaggio fisico. Si tratta essenzialmente di un ponte tra i lunghi tratti di cablaggio nascosti all'interno delle pareti e le apparecchiature di rete posizionate in un rack.

Integrità strutturale e organizzazione

In genere, un pannello patch presenta una fila frontale di porte RJ45 e un lato posteriore dove i cavi sfusi vengono "perforati" o collegati tramite martinetti trapezoidali . Poiché il pannello di connessione è passivo, non offre amplificazione del segnale o gestione dei dati. Il suo unico scopo è mantenere i cavi organizzati ed etichettati, evitando il caos dei fili aggrovigliati.

• Previene l'usura delle costose porte dello switch fornendo un'interfaccia sacrificale per collegamenti e scollegamenti frequenti.
• Supporta varie categorie di cavi tra cui Cat5e, Cat6 e Cat6a .
• Consente una facile risoluzione dei problemi mappando chiaramente quale porta conduce a quale stanza specifica in un edificio.

Comprendere lo switch PoE

Uno switch Power over Ethernet (PoE) è un sofisticato apparecchio di rete. A differenza di uno switch standard, è dotato di circuiti integrati per iniettare alimentazione CC nei doppini intrecciati di un cavo Ethernet insieme al segnale dati.

Gestione attiva dei dati e dell'alimentazione

Lo switch PoE è un dispositivo "attivo". Identifica se un dispositivo collegato è "compatibile con PoE" prima di inviare alimentazione, garantendo che i dispositivi non PoE come un laptop standard non vengano danneggiati dalla corrente elettrica. Gestisce il livello di collegamento dati della rete, garantendo che i pacchetti raggiungano gli indirizzi MAC corretti.

• Elimina la necessità di prese di corrente locali nella posizione del dispositivo (ad esempio, una telecamera sul soffitto).
• Supporta diversi standard di alimentazione come 802.3af (fino a 15,4 W) e 802.3at (PoE, fino a 30 W).
• Le versioni gestite consentono agli amministratori di riavviare in remoto i dispositivi attivando/disattivando porte specifiche.

Differenze tecniche fondamentali

Per comprendere meglio il motivo per cui questi due componenti sono distinti, fare riferimento alle specifiche tecniche riportate di seguito che evidenziano i loro ruoli contrastanti all'interno di un rack di rete.

Il processo di installazione collaborativa

In uno scenario reale, utilizzeresti entrambi per costruire una rete affidabile. Il processo in genere segue questo flusso di lavoro:

1. I cavi Ethernet sfusi vengono tirati da varie stanze a un rack server centrale.
2. Questi cavi terminano sul retro di a pannello di permutazione della rete utilizzando martinetti trapezoidali .
3. I cavi patch corti vengono utilizzati per collegare le porte anteriori del pannello patch alle porte del pannello patch Interruttore PoE .
4. Lo switch PoE è collegato al router principale per fornire l'accesso a Internet a tutti i dispositivi a valle.

Separando il cablaggio permanente (patch panel) dalla rete attiva (switch), si crea un sistema facile da aggiornare. Se hai bisogno di più velocità, ti basterà sostituire l'interruttore senza mai toccare il complesso cablaggio all'interno delle pareti.

Considerazioni finali per la selezione

Se ti stai chiedendo quale dei due ti serve, la risposta è solitamente "entrambi" per qualsiasi cosa che vada oltre una piccola installazione domestica. Uno switch PoE fornisce l'alimentazione e la logica, ma senza a pannello di permutazione della rete , l'installazione non avrà la stabilità fisica e l'organizzazione necessarie per la manutenzione e l'affidabilità a lungo termine.
